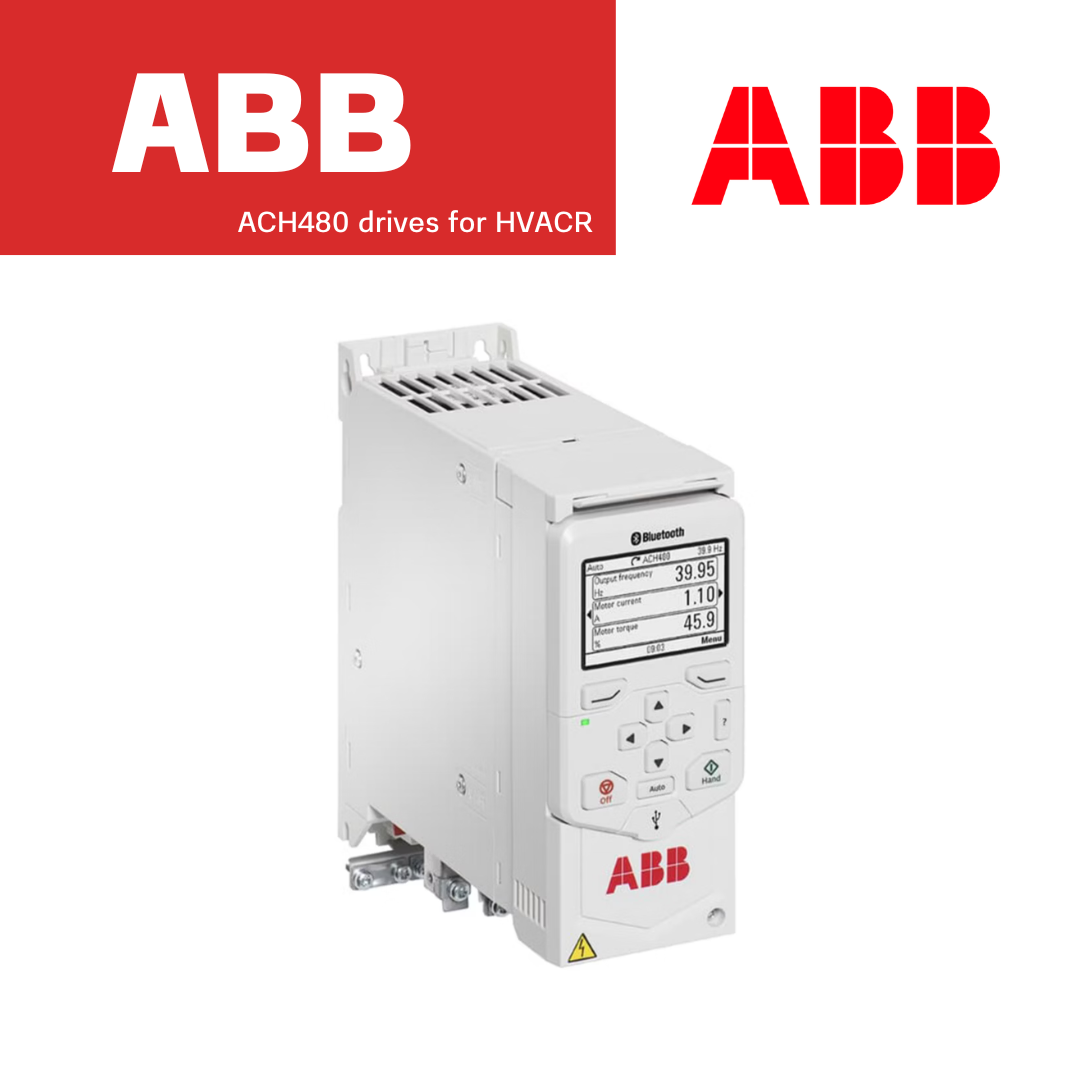

ABB Inverter ACH480 | drives for HVACR

ABB inverter ACH480 drives for HVACR โซลูชันประหยัดพลังงาน ขนาดกะทัดรัด ตอบโจทย์งานระบบปรับอากาศยุคใหม่ อินเวอร์เตอร์สำหรับระบบ HVACR ที่ออกแบบให้ติดตั้งง่าย ประหยัดพลังงาน และเหมาะกับงาน OEM และตู้คอนโทรลขนาดกะทัดรัด

ทำไม ABB ACH480 จึงสำคัญกับระบบ HVACR
ในยุคที่อาคารอัจฉริยะและโรงงานอุตสาหกรรมต้องการระบบควบคุมพลังงานอย่างมีประสิทธิภาพ การเลือกใช้ไดรฟ์สำหรับระบบ HVACR (Heating, Ventilation, Air Conditioning and Refrigeration) ไม่ใช่เพียงเรื่องของการควบคุมความเร็วรอบมอเตอร์อีกต่อไป แต่เป็นเรื่องของ Energy efficiency, reliability และ ease of integration

ABB รุ่น ACH480 ถูกออกแบบมาเพื่อตอบโจทย์งานระบบปรับอากาศโดยเฉพาะ ทั้งในงานพัดลม (fan), ปั๊ม (pump), คอมเพรสเซอร์ (compressor) และ air-handling unit โดยเน้นความกะทัดรัด ติดตั้งง่าย และรองรับการทำงานในตู้คอนโทรลที่มีพื้นที่จำกัด เหมาะอย่างยิ่งสำหรับ HVAC OEMs และ panel builders ที่ต้องการโซลูชันที่เชื่อถือได้

จุดเด่นของ ABB ACH480 สำหรับงาน HVACR

1). Compact Design สำหรับตู้ควบคุมขนาดเล็ก
หนึ่งในความท้าทายของงานระบบ HVAC คือพื้นที่ภายในตู้คอนโทรลที่จำกัด ACH480 มาพร้อมขนาด enclosure ที่เป็นมาตรฐานเดียวกัน ช่วยให้การจัดวางอุปกรณ์ภายในตู้เป็นระเบียบและประหยัดพื้นที่

ด้วยคุณสมบัติ zero side clearance และรองรับทั้ง DIN-rail mounting และ screw mounting ทำให้การติดตั้งมีความยืดหยุ่นสูง สามารถประยุกต์ใช้ได้ทั้งในตู้ใหม่และงาน retrofit

2.) Designed for HVAC Applications โดยเฉพาะ
ต่างจาก general purpose drive ทั่วไป ACH480 มีฟังก์ชันเฉพาะสำหรับ HVAC เช่น
• การควบคุมแรงดันในระบบปั๊ม
• การควบคุมความดันอากาศในระบบ duct
• ฟังก์ชัน sleep mode เพื่อลดการใช้พลังงาน
• การป้องกัน dry run ในระบบปั๊ม

HVAC-specific control panel ช่วยให้การ startup และ commissioning ทำได้ง่ายขึ้น ลดเวลาในการตั้งค่าและลดความผิดพลาดจากผู้ใช้งาน

ข้อมูลทางเทคนิคที่ควรรู้
ABB ACH480 ครอบคลุมกำลังตั้งแต่ 0.75 kW ถึง 22 kW รองรับแรงดันไฟตั้งแต่ 200 V ถึง 480 V เหมาะกับทั้งงานอาคารพาณิชย์และโรงงานอุตสาหกรรมขนาดกลาง

คุณสมบัติหลักทางเทคนิค ได้แก่:
• Enclosure class มาตรฐาน IP20
• รองรับอุณหภูมิการทำงานสูงสุด 50 °C
• Coated boards เพิ่มความทนทานต่อสภาพแวดล้อม
• รองรับการติดตั้ง UL Type 1 kit สำหรับ wall mounting

ความสามารถในการทำงานที่อุณหภูมิสูงและระบบป้องกัน fault protection ในตัว ช่วยเพิ่ม reliability และลด downtime ของระบบ

Shared Resources ลดต้นทุนและความซับซ้อน
หนึ่งในจุดขายสำคัญของ ABB ACH480 คือแนวคิด shared components ซึ่งช่วยให้ผู้ติดตั้งสามารถใช้ choke และ control panel ร่วมกันระหว่างหลายไดรฟ์ได้

ประโยชน์ที่ได้รับ ได้แก่:
• ลดต้นทุนอุปกรณ์
• ลดจำนวน spare parts
• ลดความซับซ้อนของ wiring
• ง่ายต่อการบำรุงรักษา

สำหรับ OEM ที่ต้องผลิตตู้คอนโทรลจำนวนมาก การใช้ component ร่วมกันช่วยเพิ่มความรวดเร็วในการผลิตและควบคุมต้นทุนได้อย่างมีประสิทธิภาพ

การสื่อสารและความเข้ากันได้กับระบบควบคุม
ในยุคของ Smart Building และ Building Management System (BMS) การเชื่อมต่อสื่อสารเป็นสิ่งสำคัญ ACH480 รองรับ communication protocols ที่หลากหลาย ช่วยให้สามารถเชื่อมต่อกับระบบควบคุมส่วนกลางได้อย่างราบรื่น

การรองรับมอเตอร์หลากหลายประเภททำให้สามารถใช้งานได้ทั้งในระบบใหม่และระบบเดิม ลดข้อจำกัดด้าน compatibility และช่วยให้การอัปเกรดระบบทำได้ง่ายขึ้น

Product Type.
• ACH480-04-25A0-2
• ACH480-04-17A5-2
• ACH480-04-12A7-4
• ACH480-04-12A2-2
• ACH480-04-12A2-1
• ACH480-04-09A8-2
• ACH480-04-09A8-1
• ACH480-04-09A5-4
• ACH480-04-07A8-2
• ACH480-04-07A8-1
• ACH480-04-07A3-4
• ACH480-04-06A9-2
• ACH480-04-06A9-1
• ACH480-04-05A7-4
• ACH480-04-050A-4
• ACH480-04-04A8-2
• ACH480-04-04A8-1
• ACH480-04-04A1-4
• ACH480-04-048A-2
• ACH480-04-046A-4
• ACH480-04-03A7-2
• ACH480-04-03A7-1
• ACH480-04-03A4-4
• ACH480-04-039A-4
• ACH480-04-033A-4
• ACH480-04-032A-2
• ACH480-04-02A7-4
• ACH480-04-018A-4
• ACH480-04-026A-4
• ACH480-04-02A4-1
• ACH480-04-02A4-2

Energy Efficiency และการลดต้นทุนพลังงาน

ระบบ HVACR เป็นหนึ่งในระบบที่ใช้พลังงานมากที่สุดในอาคาร การใช้ Variable Speed Drive อย่าง ACH480 ช่วยให้สามารถปรับความเร็วรอบมอเตอร์ตามโหลดจริง แทนการทำงานที่ความเร็วคงที่

ผลลัพธ์ที่ได้คือ:
• ลดการใช้พลังงานไฟฟ้า
• ลด peak current
• ยืดอายุการใช้งานของมอเตอร์
• ลดค่าไฟฟ้ารายเดือน

การควบคุมแบบ precise control ยังช่วยเพิ่ม comfort ภายในอาคาร ทั้งในแง่อุณหภูมิ ความดัน และคุณภาพอากาศ

เหมาะสำหรับ OEM และ Panel Builder
ABB ACH480 ถูกออกแบบโดยคำนึงถึงความสะดวกของผู้ผลิตตู้คอนโทรลโดยเฉพาะ ด้วยขนาดที่สม่ำเสมอและโครงสร้างที่ติดตั้งง่าย ช่วยลดเวลาในการออกแบบและประกอบตู้

ข้อดีสำหรับผู้ประกอบตู้ ได้แก่:
• Wiring ง่าย
• ลดเวลา commissioning
• ลดความผิดพลาดในการติดตั้ง
• สามารถสั่งซื้อได้รวดเร็วผ่านตัวแทนจำหน่าย (distributor)

Instant availability จากตัวแทนจำหน่าย ABB ช่วยลด lead time ในโครงการ และรองรับงานที่ต้องการความเร่งด่วน

การใช้งานในงานจริง
ตัวอย่างการใช้งานของ ABB ACH480 ในงาน HVACR ได้แก่:
• ระบบ Chiller plant
• ระบบ Air handling unit ในอาคารสำนักงาน
• ระบบระบายอากาศในโรงงาน
• ระบบปั๊มน้ำในอาคารสูง
• ระบบควบคุมพัดลมใน Data Center

ด้วยความสามารถในการทำงานที่เสถียรและทนทาน ทำให้เหมาะกับงานที่ต้องการ continuous operation ตลอด 24 ชั่วโมง


ABB inverter รุ่น ACH480 (drives for HVACR) เป็นโซลูชันที่ผสานความกะทัดรัด ความประหยัดพลังงาน และความยืดหยุ่นในการติดตั้งไว้ในอุปกรณ์เดียว เหมาะสำหรับงาน HVAC OEM, panel builder และวิศวกรที่ต้องการไดรฟ์ที่ออกแบบมาเฉพาะสำหรับระบบปรับอากาศและทำความเย็น

ด้วยช่วงกำลังตั้งแต่ 0.75 ถึง 22 kW รองรับแรงดันสูงสุด 480 V และฟังก์ชันเฉพาะทาง HVAC ทำให้ ACH480 เป็นตัวเลือกที่ตอบโจทย์ทั้งด้านเทคนิคและด้านธุรกิจในระยะยาว

Downloads for ACH480-04 - Drive module for HVAC

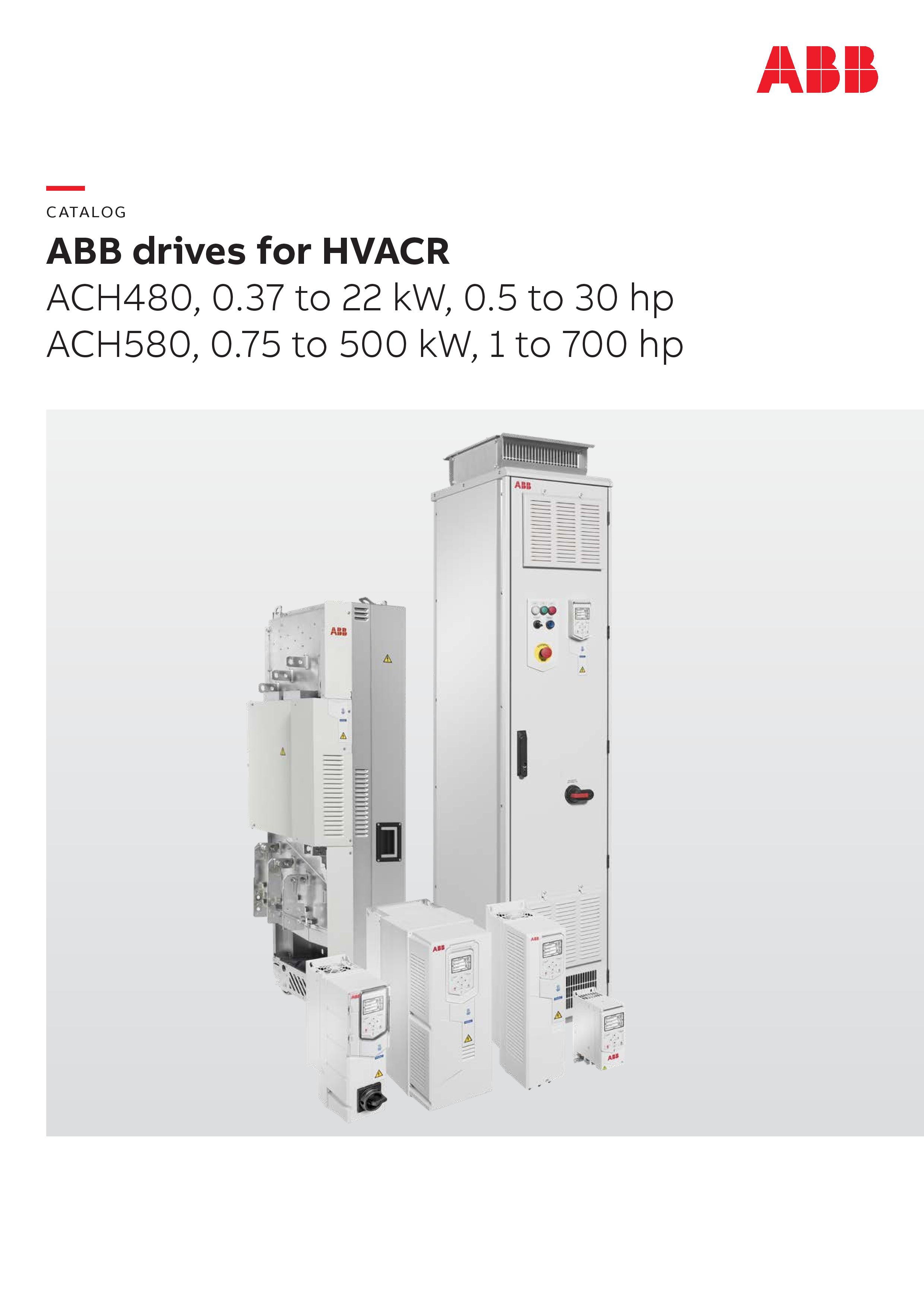

ACH480 drives catalogue.pdf
Grounding and cabling of drive systems reference manual.pdf
DPMP-02/03 mounting platform for control panels.pdf
District cooling brochure.pdf
BAPO, BREL, BRES, and BTAC modules quick installation guide.pdf
UL Type 1 kit for ACH180, ACS180, ACS380, ACH480 and ACS480 drives – frames R3 and R4 Installation guide.pdf
