SKU : ACH480-04-05A7-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , HVACR DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share
ตัวแทนจำหน่ายอุปกรณ์ไฟฟ้า ABB Inverter อินเวอร์เตอร์ ในประเทศไทย

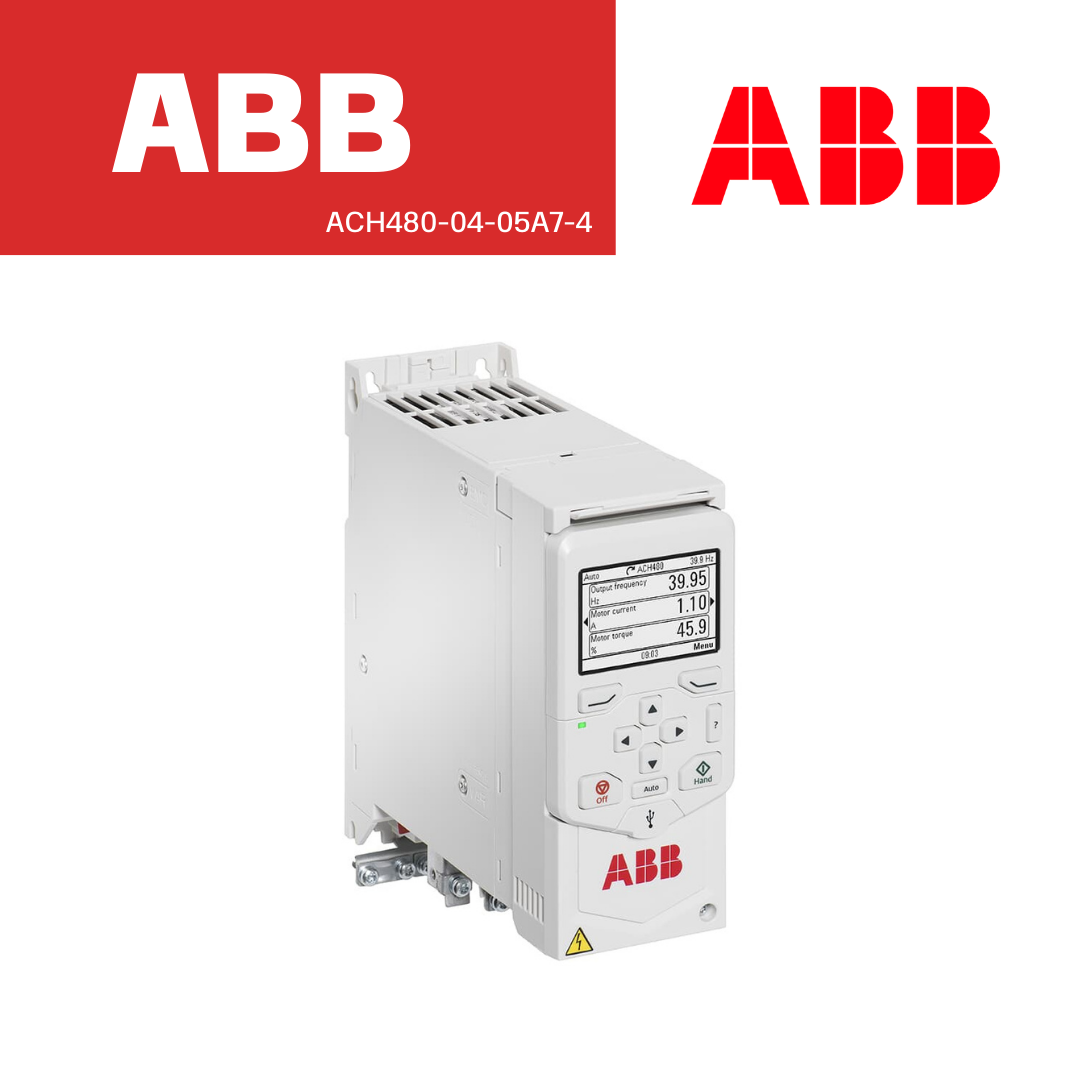

ABB Inverter รุ่น ACH480-04-05A7-4 อินเวอร์เตอร์สำหรับระบบ HVAC ที่ออกแบบมาเพื่อควบคุมพัดลม ปั๊ม และคอมเพรสเซอร์ให้ทำงานอย่างมีประสิทธิภาพและประหยัดพลังงาน รองรับไฟฟ้า 3 เฟส 380–480 V ให้กำลัง 2.2 kW กระแส 5.6 A และมีประสิทธิภาพสูงสุดประมาณ 96.8%
ตัวเครื่องมีขนาดกะทัดรัด น้ำหนัก 1.7 กก. มาตรฐานป้องกัน IP20 เหมาะสำหรับติดตั้งในตู้คอนโทรล รองรับโปรโตคอลสื่อสารอุตสาหกรรมหลายชนิด เช่น Modbus, BACnet, PROFIBUS และ EtherNet/IP พร้อมอินพุต/เอาต์พุตอนาล็อกและดิจิทัล รวมถึงพอร์ต RS-485 และ USB ช่วยให้การติดตั้ง ตั้งค่า และเชื่อมต่อกับระบบควบคุมอัตโนมัติในงานอาคารและโรงงานทำได้ง่ายและมีประสิทธิภาพ.
General Information
Global Commercial Alias : ACH480-04-05A7-4
Product ID : 3AXD50000275465
ABB Type Designation : ACH480-04-05A7-4
EAN : 6438177541769
Catalog Description : LV AC drive module for HVAC, IEC: Pn 2.2 kW, 5.6 A, 400 V
Long Description : The cabinet-optimized ACH480 drive has complete HVAC functionality to control fans, pumps, compressors, and more complex HVAC equipment like air-handling units, ensuring smooth, energy-efficient operation of your HVAC systems in normal and mission-critical situations. The built-in features significantly reduce installation time and the intuitive control panel with an HVAC-specific primary settings menu and help assistants makes startup, commissioning and operation easy. The optional Bluetooth® capability enables the commissioning and monitoring of the drive from a distance. The ACH480 is especially a good fit for panel builders and OEMs.
Dimensions
Product Net Weight:
• 1.7 kg
• 3.7 lb
Product Net Depth / Length:
• 208 mm
• 8.19 in
Product Net Height:
• 223 mm
• 8.780 in
Product Net Width:
• 73 mm
• 2.87 in
Package Level 1 Depth / Length:
• 282 mm
• 11.10 in
Package Level 1 Height:
• 273 mm
• 10.75 in
Package Level 1 Width:
• 148 mm
• 5.83 in
Package Level 1 Units:
• carton 1 piece
Technical :
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 45 W | 82.1 % | 1.2 % |
| 0/50 % | 52 W | 88.4 % | 1.3 % |
| 0/100 % | 71 W | 91.2 % | 1.8 % |
| 50/25 % | 47 W | 90.1 % | 1.2 % |
| 50/50 % | 55 W | 93.7 % | 1.4 % |
| 50/100 % | 79 W | 95.1 % | 2.0 % |
| 90/50 % | 61 W | 96.1 % | 1.6 % |
| 90/100 % | 91 W | 96.8 % | 2.3 % |
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Sound dB (A) : 63.10 dB(A)
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 1 pc, 3 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Module
Communication Protocol:
• BACNET
• CAN
• DeviceNet
• EtherNet/IP
• LON
• MODBUS
• Other Bus Systems
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces:
• Industrial Ethernet 0
• Other 2
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 1
Includes:
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 3
Output Current, Normal Use (In) : 5.6 A
Output Current, Light-Overload Use (ILD) : 5.3 A
Output Current, Heavy-Duty Use (IHD) : 4.0 A
Output Power, Normal Use (Pn) : 2.2 kW
Output Power, Light-Overload Use (PLD) : 2.2 kW
Output Power, Heavy-Duty Use (PHD) : 1.5 kW
Power Consumption (@Pcons) : 91 W
Apparent Power Output : 3.9 kV·A
Efficiency Level : IE2
Standby Loss : 15 W
Temperature Rating : Maximum 50 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 3.4 A
Output Current, Light-Overload Use (UL) : 4.8 A
Output Current, Normal Use (UL) : 4.8 A
Environmental
SCIP : 4b7f0af1-4313-4811-b990-f45b6c1653c8 Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
External Classifications and Standards
ETIM 9 : EC001857 - Frequency converter =< 1 kV
ETIM 10 : EC001857 - Frequency converter =< 1 kV
UNSPSC : 39122001
