SKU : ACH480-04-04A8-2
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , HVACR DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share
ตัวแทนจำหน่ายอุปกรณ์ไฟฟ้า ABB Inverter อินเวอร์เตอร์ ในประเทศไทย

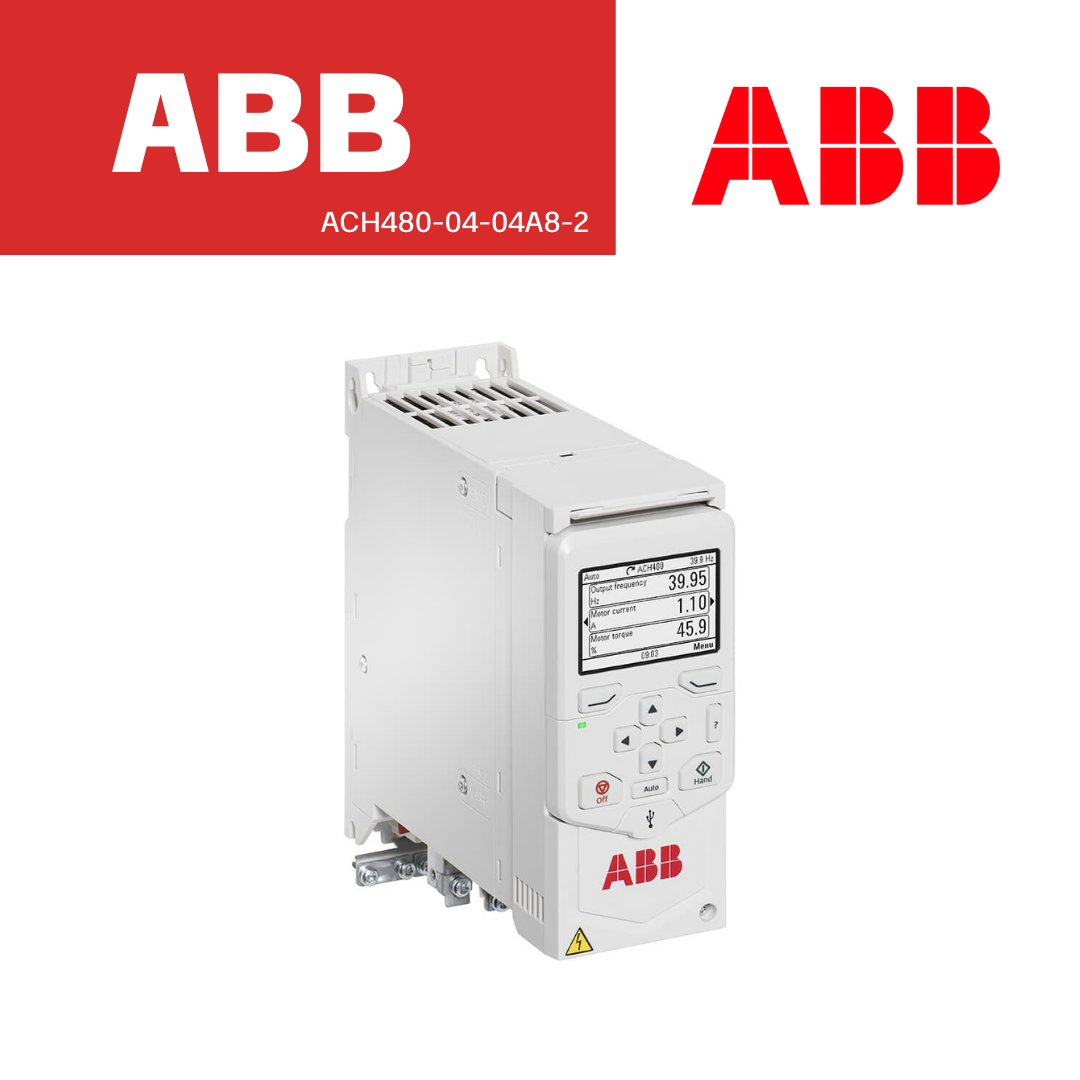

ABB Inverter รุ่น ACH480-04-04A8-2 อินเวอร์เตอร์สำหรับระบบ HVAC ที่ใช้ควบคุมพัดลม ปั๊ม และคอมเพรสเซอร์ เพื่อให้การทำงานมีเสถียรภาพและช่วยประหยัดพลังงาน เหมาะสำหรับงานอาคารและระบบปรับอากาศ รองรับไฟฟ้า 3 เฟส 200–240 V ให้กำลัง 0.75 kW กระแส 4.8 A มีประสิทธิภาพสูงสุดประมาณ 94.9%
ตัวเครื่องขนาดกะทัดรัด น้ำหนัก 1.7 กก. มาตรฐานป้องกัน IP20 เหมาะสำหรับติดตั้งในตู้คอนโทรล รองรับโปรโตคอลสื่อสารอุตสาหกรรมหลายรูปแบบ เช่น Modbus, BACnet, PROFIBUS และ EtherNet/IP พร้อมอินพุต/เอาต์พุตอนาล็อกและดิจิทัล รวมถึงพอร์ต RS-485 และ USB ช่วยให้การติดตั้ง การตั้งค่า และการเชื่อมต่อระบบควบคุมอัตโนมัติทำได้สะดวกและมีประสิทธิภาพมากขึ้น.
General Information
Global Commercial Alias : ACH480-04-04A8-2
Product ID : 3AXD50000646968
ABB Type Designation : ACH480-04-04A8-2
EAN : 6438177640301
Catalog Description : LV AC drive module for HVAC, IEC: Pn 0.75 kW, 4.8 A, 230 V
Long Description : The cabinet-optimized ACH480 drive has complete HVAC functionality to control fans, pumps, compressors, and more complex HVAC equipment like air-handling units, ensuring smooth, energy-efficient operation of your HVAC systems in normal and mission-critical situations. The built-in features significantly reduce installation time and the intuitive control panel with an HVAC-specific primary settings menu and help assistants makes startup, commissioning and operation easy. The optional Bluetooth® capability enables the commissioning and monitoring of the drive from a distance. The ACH480 is especially a good fit for panel builders and OEMs.
Dimensions
Product Net Weight:
• 1.7 kg
• 3.7 lb
Product Net Depth / Length:
• 208 mm
• 8.19 in
Product Net Height:
• 223 mm
• 8.780 in
Product Net Width:
• 73 mm
• 2.87 in
Package Level 1 Depth / Length:
• 282 mm
• 11.10 in
Package Level 1 Height:
• 273 mm
• 10.75 in
Package Level 1 Width:
• 148 mm
• 5.83 in
Package Level 1 Units:
• 1 carton
Technical :
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 35 W | 74.1 % | 1.9 % |
| 0/50 % | 41 W | 82.6 % | 2.2 % |
| 0/100 % | 56 W | 86.7 % | 2.9 % |
| 50/25 % | 37 W | 85.1 % | 1.9 % |
| 50/50 % | 44 W | 90.2 % | 2.3 % |
| 50/100 % | 63 W | 92.3 % | 3.3 % |
| 90/50 % | 49 W | 93.7 % | 2.6 % |
| 90/100 % | 72 W | 94.9 % | 3.8 % |
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Sound dB (A) : 63.10 dB(A)
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 1 pc, 3 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 200 ... 240 V
Mounting Type : Module
Communication Protocol:
• BACNET
• CAN
• DeviceNet
• EtherNet/IP
• LON
• MODBUS
• Other Bus Systems
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces:
• Industrial Ethernet 0
• Other 2
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 1
Includes:
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 3
Output Current, Normal Use (In) : 4.8 A
Output Current, Light-Overload Use (ILD) : 4.6 A
Output Current, Heavy-Duty Use (IHD) : 3.7 A
Output Power, Normal Use (Pn) : 0.75 kW
Output Power, Light-Overload Use (PLD) : 0.75 kW
Output Power, Heavy-Duty Use (PHD) : 0.55 kW
Apparent Power Output : 3.3 kV·A
Efficiency Level : IE2
Standby Loss : 14 W
Temperature Rating : Maximum 50 °C
Environmental
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
