SKU : ACH480-04-02A7-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , HVACR DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

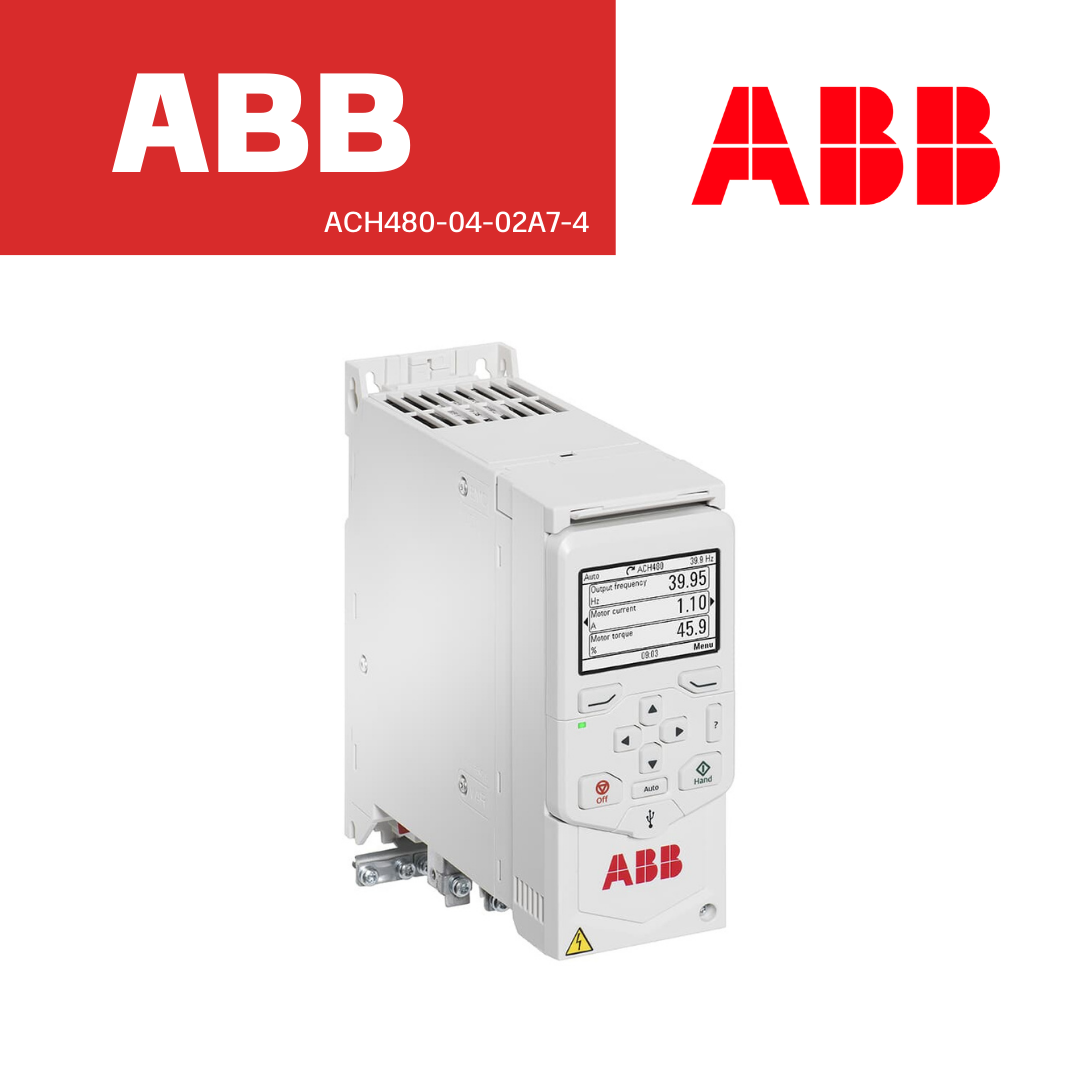

ABB Inverter รุ่น ACH480-04-02A7-4 ไดรฟ์ควบคุมมอเตอร์ AC สำหรับระบบ HVAC เช่น พัดลม ปั๊ม และเครื่องปรับอากาศ รองรับกำลัง 0.75 kW กระแส 2.6 A ที่แรงดัน 380–480 V แบบ 3 เฟส ตัวเครื่องมีระดับการป้องกัน IP20 เฟรมขนาด R1 น้ำหนักประมาณ 1.7 กก.
ออกแบบสำหรับติดตั้งในตู้คอนโทรล ช่วยลดเวลาในการติดตั้งและตั้งค่าระบบ มีเมนูควบคุมเฉพาะ HVAC พร้อมตัวช่วยตั้งค่า รองรับโปรโตคอลสื่อสารหลายแบบ เช่น Modbus, BACnet, EtherNet/IP และ PROFIBUS พร้อมพอร์ต RS-485 และ USB ประสิทธิภาพสูงสุดประมาณ 96.7% ช่วยเพิ่มประสิทธิภาพและประหยัดพลังงานในระบบอาคารและโรงงานอุตสาหกรรม.
General Information
Global Commercial Alias : ACH480-04-02A7-4
Product ID : 3AXD50000275434
ABB Type Designation : ACH480-04-02A7-4
EAN : 6438177541738
Catalog Description : LV AC drive module for HVAC, IEC: Pn 0.75 kW, 2.6 A, 400 V
Long Description : The cabinet-optimized ACH480 drive has complete HVAC functionality to control fans, pumps, compressors, and more complex HVAC equipment like air-handling units, ensuring smooth, energy-efficient operation of your HVAC systems in normal and mission-critical situations. The built-in features significantly reduce installation time and the intuitive control panel with an HVAC-specific primary settings menu and help assistants makes startup, commissioning and operation easy. The optional Bluetooth® capability enables the commissioning and monitoring of the drive from a distance. The ACH480 is especially a good fit for panel builders and OEMs.
Dimensions
Product Net Weight:
• 1.7 kg
• 3.7 lb
Product Net Depth / Length:
• 208 mm
• 8.19 in
Product Net Height:
• 223 mm
• 8.780 in
Product Net Width:
• 73 mm
• 2.87 in
Package Level 1 Depth / Length:
• 282 mm
• 11.10 in
Package Level 1 Height:
• 273 mm
• 10.75 in
Package Level 1 Width:
• 148 mm
• 5.83 in
Package Level 1 Units:
• carton 1 piece
Technical :
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 27 W | 77.7 % | 1.5 % |
| 0/50 % | 30 W | 86.0 % | 1.7 % |
| 0/100 % | 35 W | 90.6 % | 2.0 % |
| 50/25 % | 28 W | 87.5 % | 1.6 % |
| 50/50 % | 32 W | 92.3 % | 1.8 % |
| 50/100 % | 39 W | 94.8 % | 2.2 % |
| 90/50 % | 34 W | 95.4 % | 1.9 % |
| 90/100 % | 44 W | 96.7 % | 2.5 % |
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Sound dB (A) : 63.10 dB(A)
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 1 pc, 3 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Module
Communication Protocol:
• BACNET
• CAN
• DeviceNet
• EtherNet/IP
• LON
• MODBUS
• Other Bus Systems
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces:
• Industrial Ethernet 0
• Other 2
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 1
Includes:
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 3
Output Current, Normal Use (In) : 2.6 A
Output Current, Light-Overload Use (ILD) : 2.5 A
Output Current, Heavy-Duty Use (IHD) : 1.8 A
Output Power, Normal Use (Pn) : 0.75 kW
Output Power, Light-Overload Use (PLD) : 0.75 kW
Output Power, Heavy-Duty Use (PHD) : 0.55 kW
Power Consumption (@Pcons) : 44 W
Apparent Power Output : 1.8 kV·A
Efficiency Level : IE2
Standby Loss : 15 W
Temperature Rating : Maximum 50 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 1.6 A
Output Current, Light-Overload Use (UL) : 2.1 A
Output Current, Normal Use (UL) : 2.1 A
Environmental
SCIP : 4b7f0af1-4313-4811-b990-f45b6c1653c8 Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
External Classifications and Standards
ETIM 9 : EC001857 - Frequency converter =< 1 kV
ETIM 10 : EC001857 - Frequency converter =< 1 kV
UNSPSC : 39122001
