SKU : ACS180-04N-07A2-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

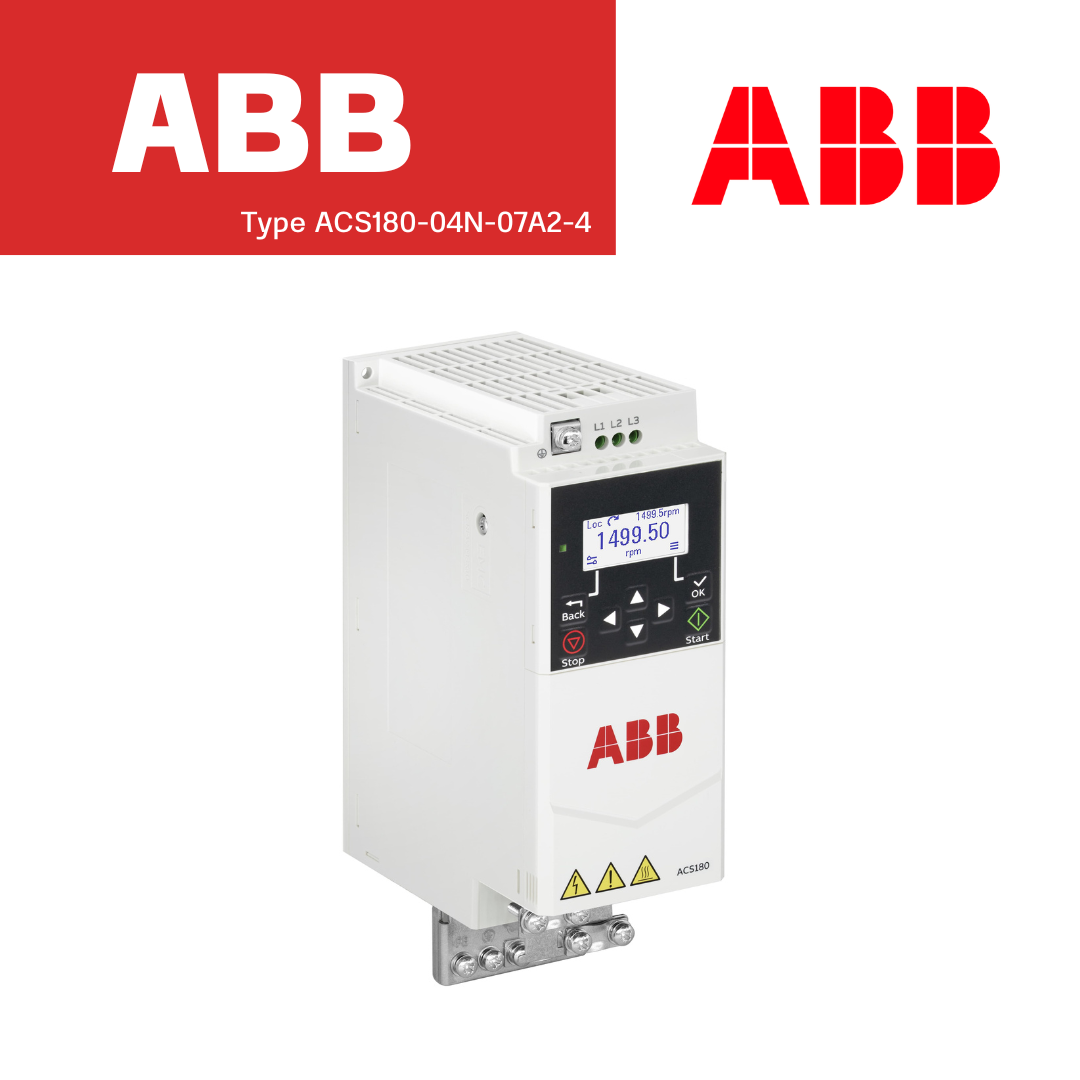

ABB Machinery Drive รุ่น ACS180-04N-07A2-4 เป็นอินเวอร์เตอร์ควบคุมความเร็วรอบมอเตอร์ (VSD) ขนาดกะทัดรัด ทนทาน และออกแบบมาสำหรับงานปั๊ม พัดลม คอมเพรสเซอร์ คอนเวเยอร์ และมิกเซอร์ รองรับไฟ 3 เฟส 380–480V ให้กำลัง 3 kW กระแสเอาต์พุตสูงสุด 7.2A
มีค่าประสิทธิภาพสูงสุดถึง 97.6% ระดับการป้องกัน IP20 ใช้งานได้ที่อุณหภูมิสูงสุด 40°C มาพร้อมอินพุตอะนาล็อก 2 ช่อง ดิจิทัล 4 ช่อง และสื่อสารผ่าน Modbus (RS-485) ติดตั้งง่าย น้ำหนัก 1.24 กก.
General Information
Global Commercial Alias : ACS180-04N-07A2-4
Product ID : 3AXD50000716548
ABB Type Designation : ACS180-04N-07A2-4
EAN : 6438177648994
Catalog Description : LV AC machinery drive module, IEC: Pn 3 kW, 7.2 A, 400 V, UL: Pld 3 Hp, 6.0 A, 460 V
Long Description : The ACS180 is a compact, robust, and adaptable variable speed drive (VSD) for applications such as pumps, fans, compressors, conveyors, winders and mixers. This easy-to-use compact VSD offers excellent performance and quality at superior value with all essential machinery application features embedded. And as a member of ABB’s all-compatible drives portfolio, it shares the same architecture and user interfaces for ease of use.
Dimensions
Product Net Weight :
• 1.24 kg
• 2.734 lb
Product Net Depth / Length :
• 143 mm
• 5.630 in
Product Net Height :
• 220 mm
• 8.661 in
Product Net Width :
• 70 mm
• 2.756 in
Package Level 1 Depth / Length :
• 225 mm
• 8.858 in
Package Level 1 Height :
• 115 mm
• 4.528 in
Package Level 1 Width :
• 220 mm
• 8.661 in
Package Level 1 Units :
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 2000 m
Operating Humidity (RHamb) : 5 ... 95
Power Factor : 0.98
Sound dB (A) : 50.9 dB(A)
Multiple Battery Information : No battery / cell included
Frequency (f) : 47 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Module
Communication Protocol : MODBUS
Number of Hardware Interfaces :
• Industrial Ethernet 0
• Other 1
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 0
Includes :
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 1
Number of Digital In/Outputs : 4 / 2
Output Current, Normal Use (In) : 7.2 A
Output Current, Light-Overload Use (ILD) : 6.8 A
Output Current, Heavy-Duty Use (IHD) : 5.6 A
Output Power, Normal Use (Pn) : 3 kW
Output Power, Light-Overload Use (PLD) : 3 kW
Output Power, Heavy-Duty Use (PHD) : 2.2 kW
Apparent Power Output : 5 kV·A
Efficiency Level : IE2
Standby Loss : 9 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 37 W | 87.8 % | 0.7 % |
| 0/50 % | 44 W | 92.1 % | 0.9 % |
| 0/100 % | 62 W | 93.9 % | 1.2 % |
| 50/25 % | 39 W | 93.4 % | 0.8 % |
| 50/50 % | 48 W | 95.7 % | 1.0 % |
| 50/100 % | 71 W | 96.5 % | 1.4 % |
| 90/50 % | 54 W | 97.2 % | 1.1 % |
| 90/100 % | 86 W | 97.6 % | 1.7 % |
Temperature Rating : Maximum 40 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 4.8 A
Output Current, Light-Overload Use (UL) : 6.0 A
Output Power, Heavy-Duty Use (UL) : 3 Hp
Output Power, Light-Overload Use (UL) : 3 Hp
Environmental
SCIP : 5d07f008-496e-4abd-8f50-616cb485c791 Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
