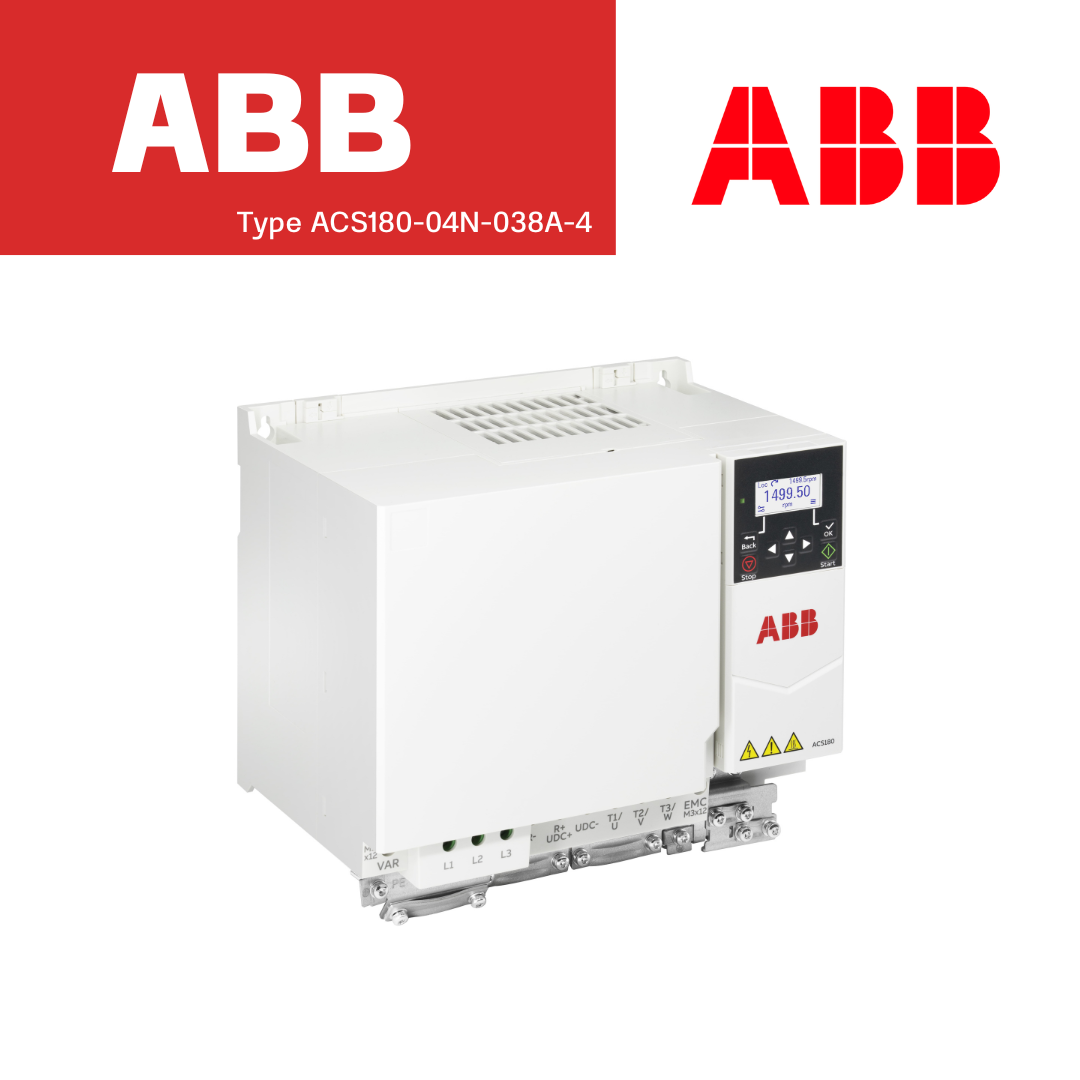

SKU : ACS180-04N-038A-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share
ABB Machinery Drive รุ่น ACS180-04N-038A-4 เป็นไดรฟ์ควบคุมความเร็วรอบมอเตอร์ (VSD) สำหรับงานอุตสาหกรรมกำลังกลาง–สูง รองรับกำลัง 18.5 kW และกระแสเอาต์พุต 38A ใช้กับไฟ 3 เฟส 380–480V
เหมาะสำหรับปั๊ม พัดลม คอมเพรสเซอร์ และคอนเวเยอร์ ประสิทธิภาพสูงสุด 97.6% ระดับป้องกัน IP20 รองรับ Modbus ผ่าน RS-485 ตัวเครื่องเฟรม R4 น้ำหนัก 5.3 กก. มาพร้อมอินพุตอะนาล็อก 2 ช่อง ดิจิทัล 4 ช่อง ทำงานได้ที่อุณหภูมิสูงสุด 40°C ออกแบบให้ใช้งานง่าย ทนทาน และเหมาะกับงานเครื่องจักรทั่วไป
General Information
Global Commercial Alias : ACS180-04N-038A-4
Product ID : 3AXD50000814473
ABB Type Designation : ACS180-04N-038A-4
EAN : 6438177690207
Catalog Description : LV AC machinery drive module, IEC: Pn 18.5 kW, 38.0 A, 400 V, UL: Pld 25 Hp, 34.0 A, 460 V
Long Description : The ACS180 is a compact, robust, and adaptable variable speed drive (VSD) for applications such as pumps, fans, compressors, conveyors, winders and mixers. This easy-to-use compact VSD offers excellent performance and quality at superior value with all essential machinery application features embedded. And as a member of ABB’s all-compatible drives portfolio, it shares the same architecture and user interfaces for ease of use.
Dimensions
Product Net Weight :
• 5.3 kg
• 11.685 lb
Product Net Depth / Length :
• 178.6 mm
• 7.031 in
Product Net Height :
• 240 mm
• 9.449 in
Product Net Width :
• 260 mm
• 10.236 in
Package Level 1 Depth / Length :
• 356 mm
• 14.016 in
Package Level 1 Height :
• 275 mm
• 10.827 in
Package Level 1 Width :
• 290 mm
• 11.417 in
Package Level 1 Units :
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 2000 m
Operating Humidity (RHamb) : 5 ... 95
Power Factor : 0.98
Sound dB (A) : 69 dB(A)
Multiple Battery Information : No battery / cell included
Frequency (f) : 47 ... 63 Hz
Frame Size : R4
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Module
Communication Protocol : MODBUS
Number of Hardware Interfaces :
• Industrial Ethernet 0
• Other 1
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 0
Includes :
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 1
Number of Digital In/Outputs : 4 / 2
Output Current, Normal Use (In) : 38.0 A
Output Current, Light-Overload Use (ILD) : 36.0 A
Output Current, Heavy-Duty Use (IHD) : 32.0 A
Output Power, Normal Use (Pn) : 18.5 kW
Output Power, Light-Overload Use (PLD) : 18.5 kW
Output Power, Heavy-Duty Use (PHD) : 15 kW
Apparent Power Output : 26 kV·A
Efficiency Level : IE2
Standby Loss : 37 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 173 W | 89.0 % | 0.7 % |
| 0/50 % | 228 W | 92.2 % | 0.9 % |
| 0/100 % | 396 W | 93.1 % | 1.5 % |
| 50/25 % | 183 W | 94.1 % | 0.7 % |
| 50/50 % | 249 W | 95.7 % | 0.9 % |
| 50/100 % | 448 W | 96.2 % | 1.7 % |
| 90/50 % | 278 W | 97.3 % | 1.1 % |
| 90/100 % | 504 W | 97.6 % | 1.9 % |
Temperature Rating : Maximum 40 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 27.0 A
Output Current, Light-Overload Use (UL) : 34.0 A
Output Power, Heavy-Duty Use (UL) : 20 Hp
Output Power, Light-Overload Use (UL) : 25 Hp
Environmental
SCIP : a7e9add0-620e-4316-8bd6-c358d91bc66b Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
Downloads for ACS180 - Machinery drive
