SKU : ACS180-04N-17A0-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

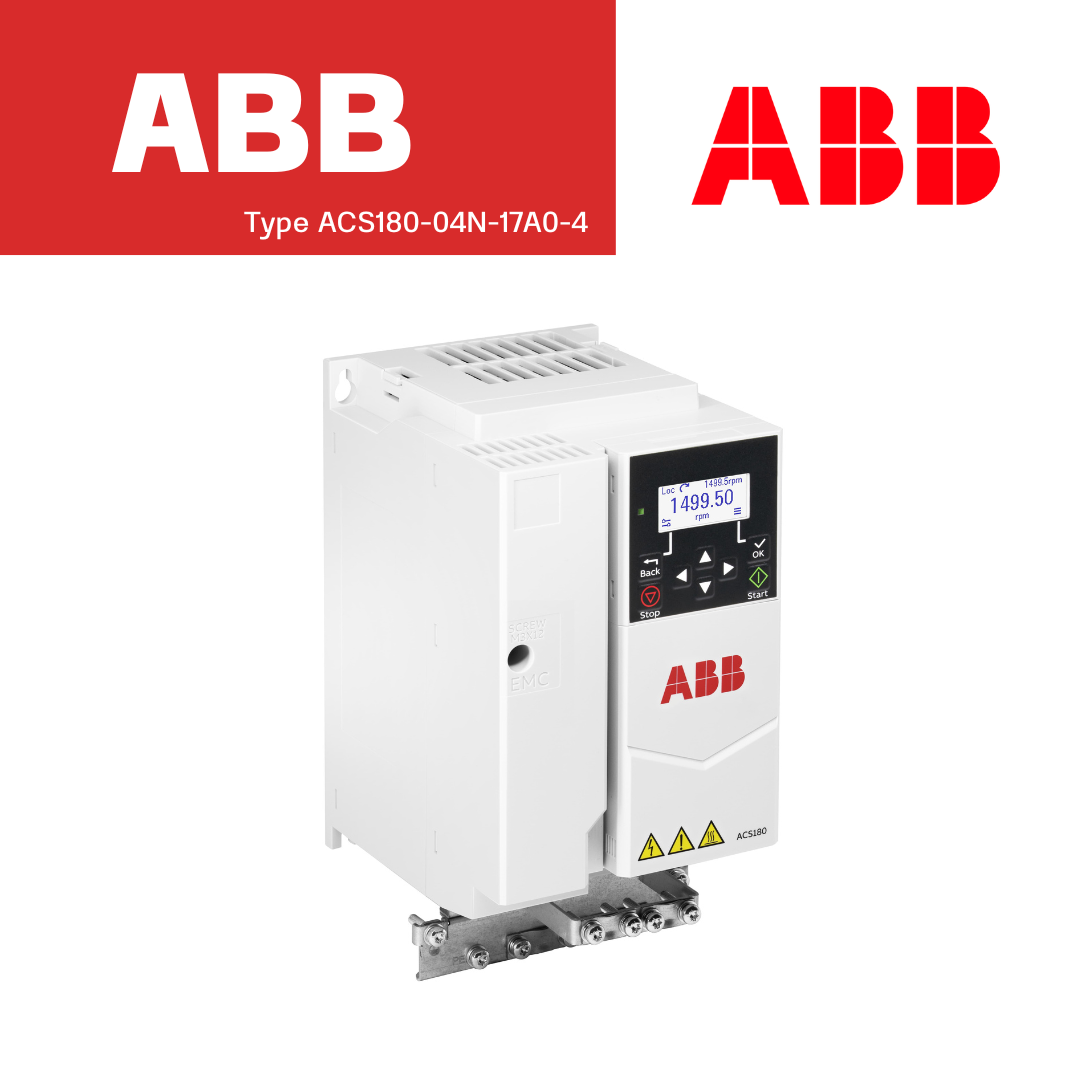

ABB ACS180-04N-17A0-4 ไดรฟ์ควบคุมมอเตอร์ (Machinery Drive) กำลัง 7.5 kW รองรับไฟ 380–480 V พร้อมกระแสใช้งานปกติ 17 A และงานหนัก 12.6 A เหมาะสำหรับปั๊ม พัดลม คอมเพรสเซอร์ และลำเลียงต่างๆ
มาพร้อมการสื่อสาร Modbus/RS-485 และ I/O ครบถ้วน ตัวเครื่องขนาดกะทัดรัด Frame R2 น้ำหนักเพียง 2.01 กก. ให้ประสิทธิภาพสูงสุดกว่า 97% ทำงานได้ที่อุณหภูมิสูงถึง 40°C ใช้พลังงานต่ำและมีความทนทาน เหมาะสำหรับงานอุตสาหกรรมที่ต้องการควบคุมความเร็วแม่นยำและประหยัดพลังงาน
General Information
Global Commercial Alias : ACS180-04N-17A0-4
Product ID : 3AXD50000814152
ABB Type Designation : ACS180-04N-17A0-4
EAN : 6438177689904
Catalog Description : LV AC machinery drive module, IEC: Pn 7.5 kW, 17.0 A, 400 V, UL: Pld 10 Hp, 14.0 A, 460 V
Long Description : The ACS180 is a compact, robust, and adaptable variable speed drive (VSD) for applications such as pumps, fans, compressors, conveyors, winders and mixers. This easy-to-use compact VSD offers excellent performance and quality at superior value with all essential machinery application features embedded. And as a member of ABB’s all-compatible drives portfolio, it shares the same architecture and user interfaces for ease of use.
Dimensions
Product Net Weight :
• 2.01 kg
• 4.431 lb
Product Net Depth / Length :
• 143 mm
• 5.630 in
Product Net Height :
• 230 mm
• 9.055 in
Product Net Width :
• 120 mm
• 4.724 in
Package Level 1 Depth / Length :
• 287 mm
• 11.299 in
Package Level 1 Height :
• 201 mm
• 7.913 in
Package Level 1 Width :
• 176 mm
• 6.929 in
Package Level 1 Units :
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 2000 m
Operating Humidity (RHamb) : 5 ... 95
Power Factor : 0.98
Sound dB (A) : 62 dB(A)
Multiple Battery Information : No battery / cell included
Frequency (f) : 47 ... 63 Hz
Frame Size : R2
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Module
Communication Protocol : MODBUS
Number of Hardware Interfaces :
• Industrial Ethernet 0
• Other 1
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 0
Includes :
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 1
Number of Digital In/Outputs : 4 / 2
Output Current, Normal Use (In) : 17.0 A
Output Current, Light-Overload Use (ILD) : 16.2 A
Output Current, Heavy-Duty Use (IHD) : 12.6 A
Output Power, Normal Use (Pn) : 7.5 kW
Output Power, Light-Overload Use (PLD) : 7.5 kW
Output Power, Heavy-Duty Use (PHD) : 5.5 kW
Apparent Power Output : 12 kV·A
Efficiency Level : IE2
Standby Loss : 12 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 69 W | 90.0 % | 0.6 % |
| 0/50 % | 88 W | 93.2 % | 0.7 % |
| 0/100 % | 148 W | 94.2 % | 1.3 % |
| 50/25 % | 74 W | 94.6 % | 0.6 % |
| 50/50 % | 98 W | 96.2 % | 0.8 % |
| 50/100 % | 176 W | 96.6 % | 1.5 % |
| 90/50 % | 114 W | 97.5 % | 1.0 % |
| 90/100 % | 220 W | 97.6 % | 1.9 % |
Temperature Rating : Maximum 40 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 11.0 A
Output Current, Light-Overload Use (UL) : 14.0 A
Output Power, Heavy-Duty Use (UL) : 7.5 Hp
Output Power, Light-Overload Use (UL) : 10 Hp
Environmental
SCIP : c4c7e908-d15d-4601-993d-bf271f952213 Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
