SKU : ACS180-04N-25A0-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

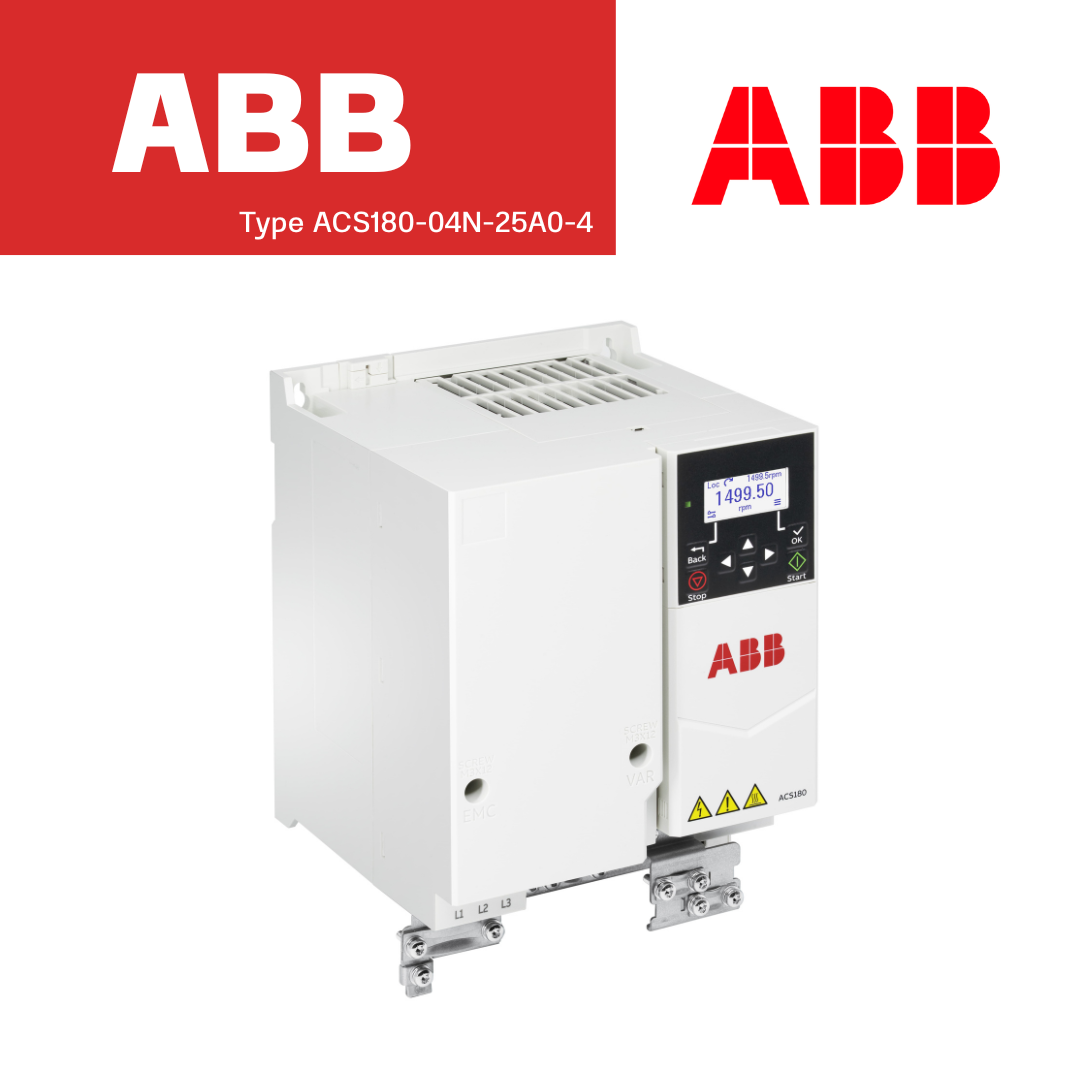

ABB ACS180-04N-25A0-4 ไดรฟ์ควบคุมมอเตอร์ (Machinery Drive) สำหรับงานอุตสาหกรรม กำลัง 11 kW รองรับไฟ 380–480 V พร้อมกระแสใช้งานปกติ 25 A และงานหนัก 17 A เหมาะสำหรับปั๊ม พัดลม คอมเพรสเซอร์ และระบบลำเลียง
ใช้การสื่อสาร Modbus/RS-485 มี I/O ครบตามมาตรฐาน ตัวเครื่องขนาดกะทัดรัด Frame R3 น้ำหนัก 3.3 กก. มีประสิทธิภาพสูงสุดกว่า 97% และทำงานได้ดีในอุณหภูมิถึง 40°C เหมาะสำหรับงานที่ต้องการความทนทาน ประหยัดพลังงาน และควบคุมความเร็วมอเตอร์อย่างแม่นยำ
General Information
Global Commercial Alias : ACS180-04N-25A0-4
Product ID : 3AXD50000814213
ABB Type Designation : ACS180-04N-25A0-4
EAN : 6438177689966
Catalog Description : LV AC machinery drive module, IEC: Pn 11 kW, 25.0 A, 400 V, UL: Pld 15 Hp, 21.0 A, 460 V
Long Description : The ACS180 is a compact, robust, and adaptable variable speed drive (VSD) for applications such as pumps, fans, compressors, conveyors, winders and mixers. This easy-to-use compact VSD offers excellent performance and quality at superior value with all essential machinery application features embedded. And as a member of ABB’s all-compatible drives portfolio, it shares the same architecture and user interfaces for ease of use.
Dimensions
Product Net Weight :
• 3.3 kg
• 7.275 lb
Product Net Depth / Length :
• 174 mm
• 6.850 in
Product Net Height :
• 241 mm
• 9.488 in
Product Net Width :
• 170 mm
• 6.693 in
Package Level 1 Depth / Length :
• 248 mm
• 9.764 in
Package Level 1 Height :
• 273 mm
• 10.748 in
Package Level 1 Width :
• 250 mm
• 9.843 in
Package Level 1 Units :
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 2000 m
Operating Humidity (RHamb) : 5 ... 95
Power Factor : 0.98
Sound dB (A) : 66 dB(A)
Multiple Battery Information : No battery / cell included
Frequency (f) : 47 ... 63 Hz
Frame Size : R3
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Module
Communication Protocol : MODBUS
Number of Hardware Interfaces :
• Industrial Ethernet 0
• Other 1
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 0
Includes :
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 1
Number of Digital In/Outputs : 4 / 2
Output Current, Normal Use (In) : 25.0 A
Output Current, Light-Overload Use (ILD) : 23.8 A
Output Current, Heavy-Duty Use (IHD) : 17.0 A
Output Power, Normal Use (Pn) : 11 kW
Output Power, Light-Overload Use (PLD) : 11 kW
Output Power, Heavy-Duty Use (PHD) : 7.5 kW
Apparent Power Output : 17 kV·A
Efficiency Level : IE2
Standby Loss : 26 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 121 W | 88.3 % | 0.7 % |
| 0/50 % | 162 W | 91.6 % | 0.9 % |
| 0/100 % | 291 W | 92.4 % | 1.7 % |
| 50/25 % | 129 W | 93.7 % | 0.7 % |
| 50/50 % | 178 W | 95.4 % | 1.0 % |
| 50/100 % | 332 W | 95.7 % | 1.9 % |
| 90/50 % | 202 W | 97.0 % | 1.2 % |
| 90/100 % | 393 W | 97.1 % | 2.3 % |
Temperature Rating : Maximum 40 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 14.0 A
Output Current, Light-Overload Use (UL) : 21.0 A
Output Power, Heavy-Duty Use (UL) : 10 Hp
Output Power, Light-Overload Use (UL) : 15 Hp
Environmental
SCIP : ce087935-c5d0-48c8-89ae-769efc3dfb30 Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
Downloads for ACS180 - Machinery drive
https://www.pneutecthai.com/content/31188/abb-machinery-drive-type-acs180
