SKU : ACS180-04S-03A3-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

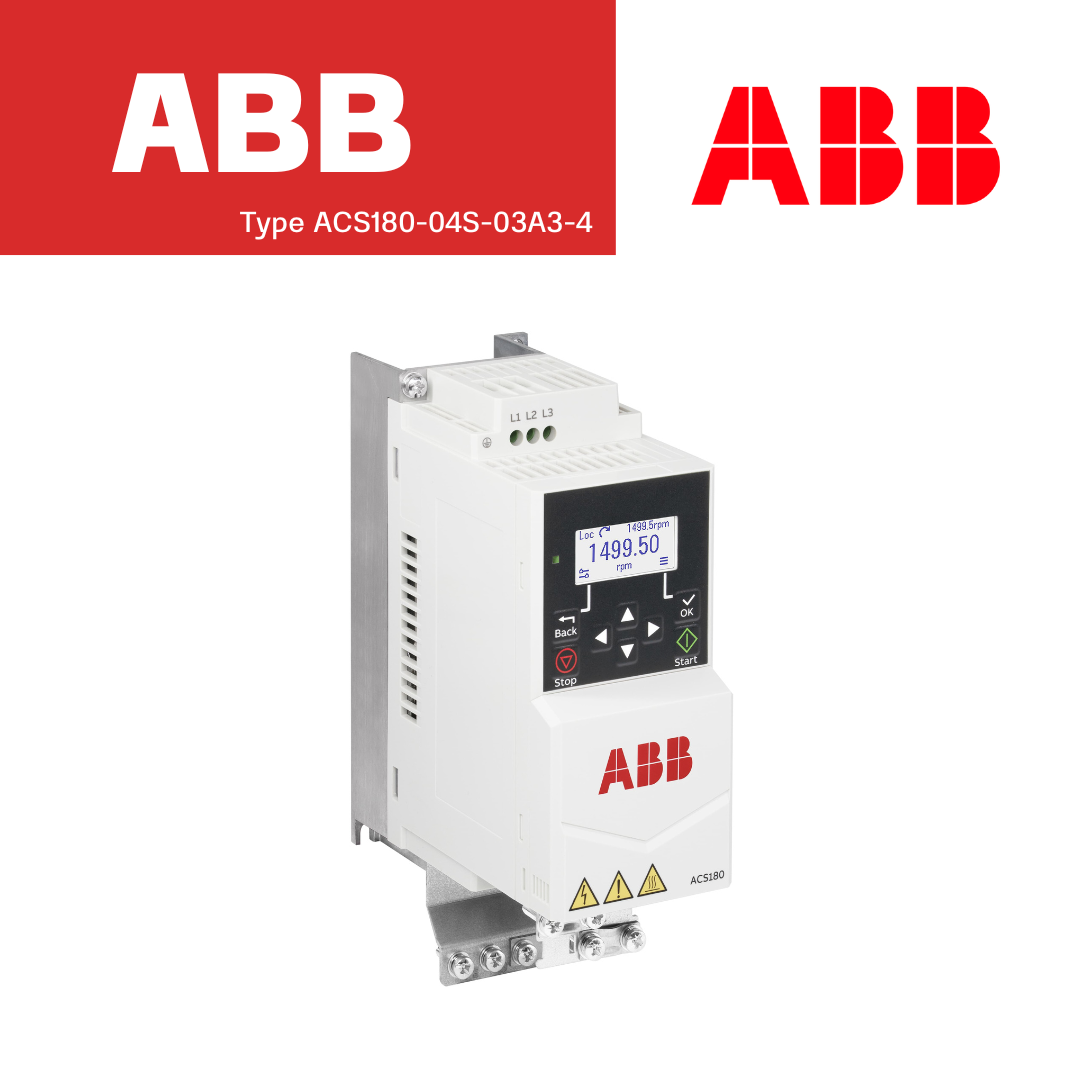

ABB ACS180-04S-03A3-4 (Machinery Drive) ไดรฟ์ควบคุมมอเตอร์กำลัง 1.1 kW สำหรับระบบไฟ 3-phase 380–480 V รองรับกระแส 3.3 A เหมาะสำหรับงานอุตสาหกรรมขนาดเล็ก เช่น ปั๊ม พัดลม และคอนเวเยอร์
ขนาดกะทัดรัด น้ำหนักเพียง 0.92 กก. รองรับการสื่อสาร Modbus RS-485 พร้อม I/O ครบใช้งานง่าย ประสิทธิภาพสูงสุดกว่า 97.7% ตามมาตรฐาน IE2 ให้การสูญเสียพลังงานต่ำ ทำงานได้เสถียรที่อุณหภูมิถึง 40°C เหมาะกับงานที่ต้องการความคุ้มค่าและความทนทานในพื้นที่ติดตั้งจำกัด
General Information
Global Commercial Alias : ACS180-04S-03A3-4
Product ID : 3AXD50000716647
ABB Type Designation : ACS180-04S-03A3-4
EAN : 6438177649212
Catalog Description : LV AC machinery drive module, IEC: Pn 1.1 kW, 3.3 A, 400 V, UL: Pld 1.5 Hp, 3.0 A, 460 V
Long Description : The ACS180 is a compact and robust adaptable variable speed drive (VSD) for applications such as pumps, fans, compressors, conveyors, winders and mixers. This easy-to-use compact VSD offers excellent performance and quality at superior value with all essential machinery application features embedded. And as a member of ABB’s all-compatible drives portfolio, it shares the same architecture and user interfaces for ease of use.
Dimensions
Product Net Weight :
• 0.92 kg
• 2.028 lb
Product Net Depth / Length :
• 143 mm
• 5.630 in
Product Net Height :
• 209 mm
• 8.228 in
Product Net Width :
• 70 mm
• 2.756 in
Package Level 1 Depth / Length :
• 225 mm
• 8.858 in
Package Level 1 Height :
• 115 mm
• 4.528 in
Package Level 1 Width :
• 220 mm
• 8.661 in
Package Level 1 Units :
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 2000 m
Operating Humidity (RHamb) : 5 ... 95
Power Factor : 0.98
Multiple Battery Information : No battery / cell included
Frequency (f) : 47 ... 63 Hz
Frame Size : R0
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Module
Communication Protocol : MODBUS
Number of Hardware Interfaces :
• Industrial Ethernet 0
• Other 1
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 0
Includes :
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 1
Number of Digital In/Outputs : 4 / 2
Output Current, Normal Use (In) : 3.3 A
Output Current, Light-Overload Use (ILD) : 3.1 A
Output Current, Heavy-Duty Use (IHD) : 2.4 A
Output Power, Normal Use (Pn) : 1.1 kW
Output Power, Light-Overload Use (PLD) : 1.1 kW
Output Power, Heavy-Duty Use (PHD) : 0.75 kW
Power Consumption (@Pcons) : 38 W
Apparent Power Output : 2.3 kV·A
Efficiency Level : IE2
Standby Loss : 7 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 19 W | 86.5 % | 0.8 % |
| 0/50 % | 22 W | 91.5 % | 0.9 % |
| 0/100 % | 29 W | 93.8 % | 1.3 % |
| 50/25 % | 20 W | 92.7 % | 0.9 % |
| 50/50 % | 23 W | 95.4 % | 1.0 % |
| 50/100 % | 32 W | 96.6 % | 1.4 % |
| 90/50 % | 26 W | 97.1 % | 1.1 % |
| 90/100 % | 38 W | 97.7 % | 1.6 % |
Temperature Rating : Maximum 40 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 2.1 A
Output Current, Light-Overload Use (UL) : 3.0 A
Output Current, Normal Use (UL) : 3.0 A
Output Power, Heavy-Duty Use (UL) : 1 Hp
Output Power, Light-Overload Use (UL) : 1.5 Hp
Output Power, Normal Use (UL) : 1.5 Hp
Environmental
SCIP : bc3f21f6-ab11-453c-8372-42a57e38dab9 Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
External Classifications and Standards
ETIM 9 : EC001857 - Frequency converter =< 1 kV
Downloads for ACS180 - Machinery drive
https://www.pneutecthai.com/content/31188/abb-machinery-drive-type-acs180
