SKU : ACS280-04S-05A6-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

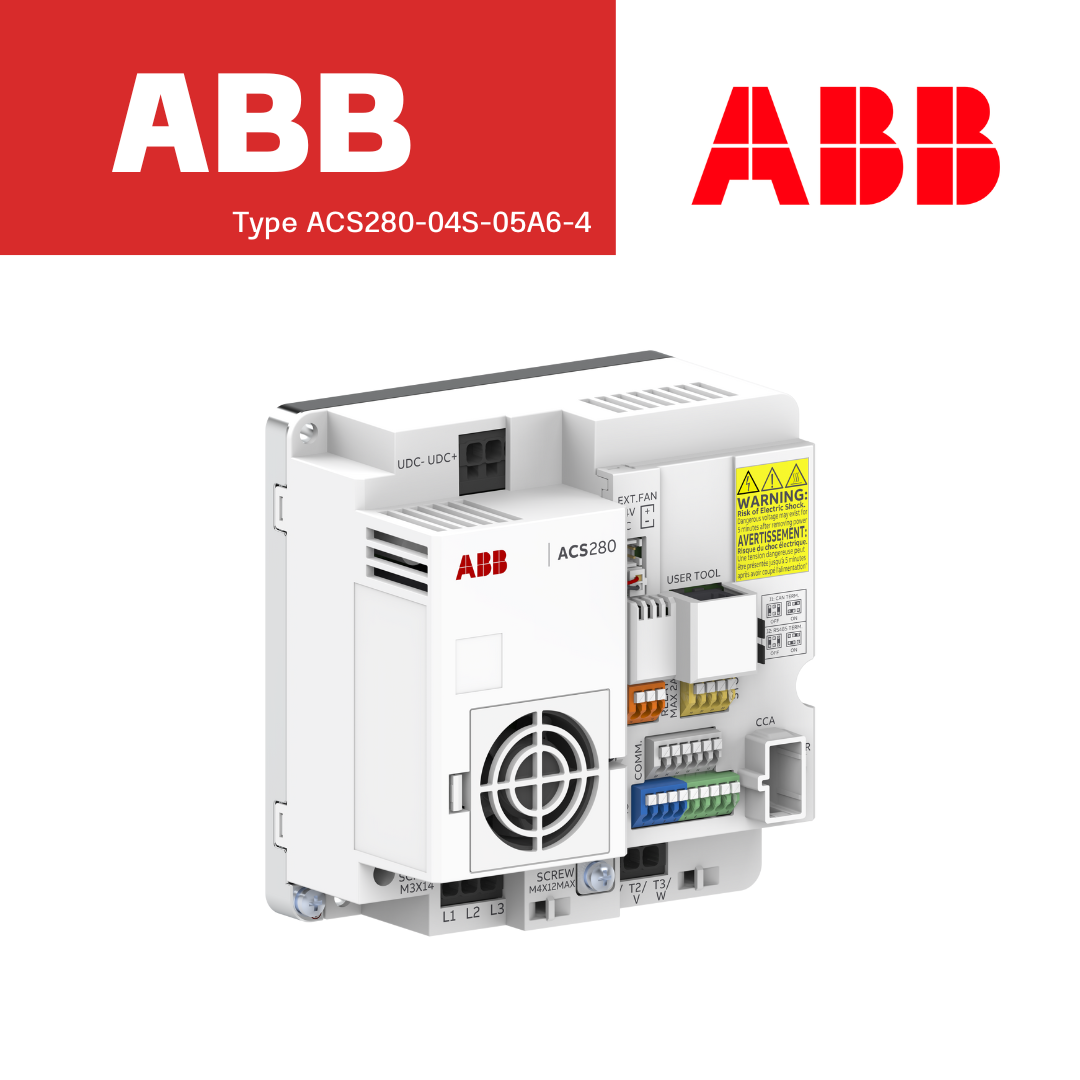

ABB Coldplate Machinery Drives รุ่น ACS280-04S-05A6-4 อินเวอร์เตอร์ชนิด 3-phase LV AC drive ที่ออกแบบมาสำหรับควบคุมมอเตอร์ในงานอุตสาหกรรมที่ต้องการความเสถียรและประสิทธิภาพสูง รองรับแรงดันไฟฟ้า 380–480 V ให้กำลังขับสูงสุด 2.2 kW และกระแสเอาต์พุต 5.6 A
โครงสร้างแบบ Coldplate Design พร้อมมาตรฐาน IP00 (Open Type NEMA) เหมาะสำหรับติดตั้งในตู้ควบคุม มีประสิทธิภาพสูงสุดถึง 97.9% ตามมาตรฐาน IE2 Efficiency Class ตัวเครื่องมีน้ำหนักเบาเพียง 0.95 กก. ให้การระบายความร้อนดีเยี่ยม และทนต่อการทำงานในสภาพแวดล้อมอุตสาหกรรมที่หนักหน่วง
General Information
Global Commercial Alias : ACS280-04S-05A6-4
Product ID : 3AXD50001071875
ABB Type Designation : ACS280-04S-05A6-4
EAN : 6438177727583
Catalog Description : ACS280-04S-05A6-4 PN: 2.2kW, IN: 5.6A
Dimensions
Product Net Weight : 0.95 kg
Product Net Depth / Length : 90 mm
Product Net Height : 145 mm
Product Net Width : 135 mm
Package Level 1 Depth / Length : 329 mm
Package Level 1 Height : 176 mm
Package Level 1 Width : 575 mm
Package Level 1 Units : 10 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP00
Enclosure Type NEMA : Open Type
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 380... 480 V
Mounting Type : Module
Output Current, Normal Use (In) : 5.6 A
Output Current, Light-Overload Use (ILD) : 5.3 A
Output Current, Heavy-Duty Use (IHD) : 4.0 A
Output Power, Normal Use (Pn) : 2.2 kW
Output Power, Light-Overload Use (PLD) : 2.2 kW
Output Power, Heavy-Duty Use (PHD) : 1.5 kW
Efficiency Level : IE2
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Relative Loss | Efficiency |
| 0/25 % | 30 W | 0.8 % | 87.1 % |
| 0/50 % | 35 W | 0.9 % | 91.9 % |
| 0/100 % | 47 W | 1.2 % | 94.0 % |
| 50/25 % | 32 W | 0.8 % | 93.1 % |
| 50/50 % | 37 W | 1.0 % | 95.7 % |
| 50/100 % | 52 W | 1.3 % | 96.7 % |
| 90/50 % | 41 W | 1.1 % | 97.3 % |
| 90/100 % | 60 W | 1.6 % | 97.9 % |
Environmental
SCIP : f98262c0-c91b-42ee-ac52-e1cdbec9f618 Finland
External Classifications and Standards
UNSPSC : 39122001
Downloads for ACS280 - Coldplate Machinery Drives
