SKU : ACS880-M04-014A-2
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share
ตัวแทนจำหน่ายอุปกรณ์ไฟฟ้า ABB Inverter อินเวอร์เตอร์ ในประเทศไทย

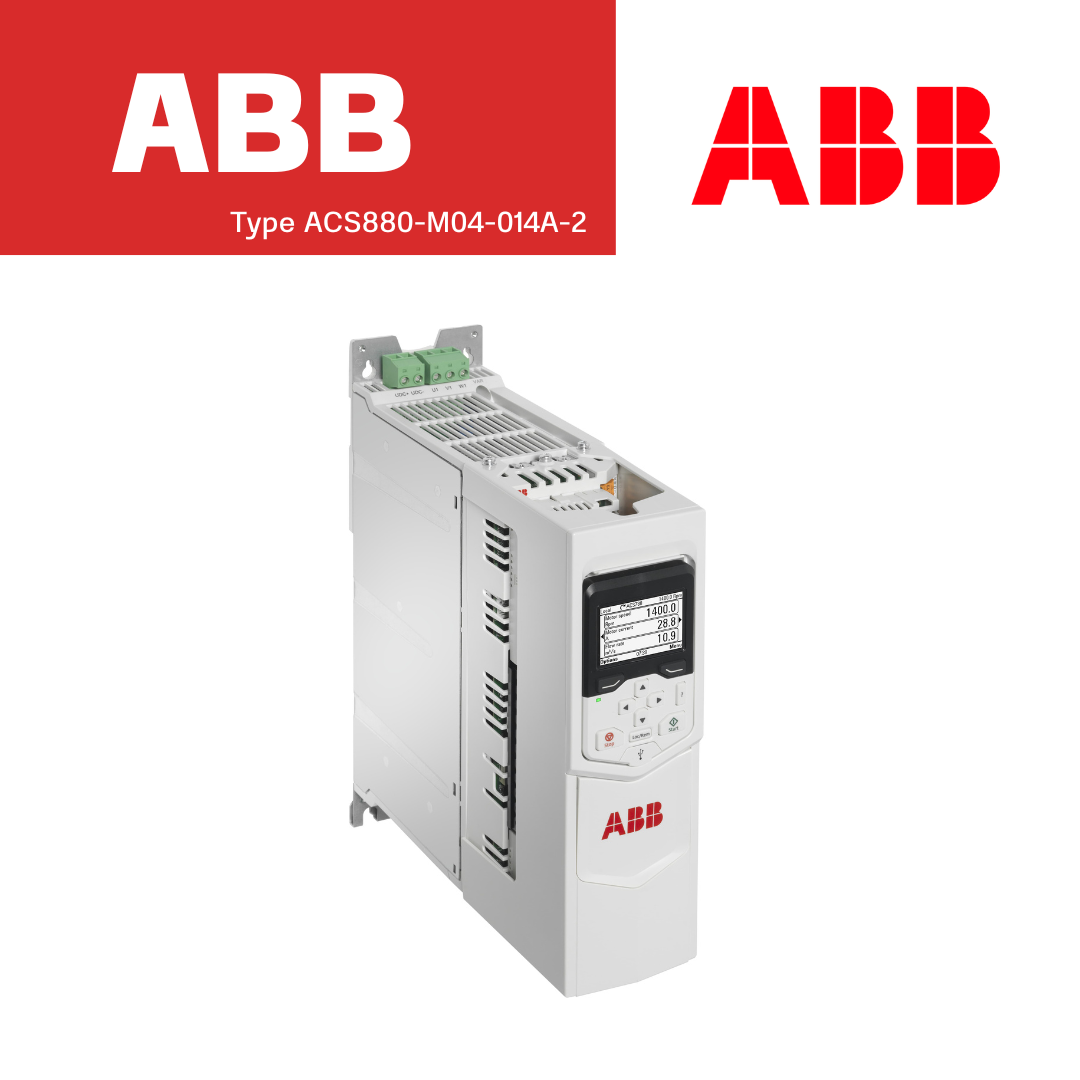

ABB Inverter รุ่น ACS880-M04-014A-2 อินเวอร์เตอร์ในตระกูล ACS880 ที่ออกแบบมาเพื่อการควบคุมมอเตอร์ AC ในงานอุตสาหกรรม โดยรองรับกำลังไฟ 3 kW (IEC) และ 3 Hp (UL) ใช้งานกับแรงดันไฟ 3-phase, 200–240V ให้กระแสสูงสุด 14A พร้อมรองรับการทำงานทั้งโหมด Normal, Light-Overload และ Heavy-Duty ทำให้เหมาะสำหรับเครื่องจักรที่ต้องการความแม่นยำและความเสถียรสูง
ตัวเครื่องมีขนาดกะทัดรัด กว้างเพียง 100 มม., สูง 476 มม., ลึก 234 มม. น้ำหนัก 5.6 กก. มาพร้อมระดับการป้องกัน IP20 และมาตรฐาน NEMA Open Type เหมาะสำหรับติดตั้งในตู้ควบคุมหรือระบบอัตโนมัติ สามารถทำงานได้ในอุณหภูมิสูงสุด 40°C และความชื้นสัมพัทธ์ 95% โดยยังคงประสิทธิภาพการทำงานที่ดี เสียงรบกวนต่ำเพียง 39 dB(A)
General Information
Global Commercial Alias : ACS880-M04-014A-2
Product ID : 3AXD50000036390
ABB Type Designation : ACS880-M04-014A-2
Catalog Description : LV AC machinery drive module, IEC: Pn 3 kW, 14 A, 230 V, UL: Pld 3 Hp, 13 A, 230 V
Dimensions
Product Net Weight :
• 5.6 kg
• 12.3 lb
Product Net Depth / Length :
• 234 mm
• 9.21 in
Product Net Height :
• 476 mm
• 18.74 in
Product Net Width:
• 100 mm
• 3.94 in
Package Level 1 Depth / Length:
• 450 mm
• 17.72 in
Package Level 1 Height:
• 360 mm
• 14.17 in
Package Level 1 Width:
• 200 mm
• 7.87 in
Package Level 1 Units:
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 1000 m
Operating Humidity (RHamb) : 5 ... 95
Power Factor : 0.98
Sound dB (A) : 39 dB(A)
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 2 pcs, 6 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R2
Input Voltage (Uin) : 200 ... 240 V
Mounting Type : Module
Communication Protocol :
• CAN
• DeviceNet
• EtherNet/IP
• MODBUS
• Other Bus Systems
• PROFIsafe
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces :
• Industrial Ethernet 0
• Other 3
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 0
Includes : PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 5
Output Current, Normal Use (In) : 14 A
Output Current, Light-Overload Use (ILD) : 13 A
Output Current, Heavy-Duty Use (IHD) : 11 A
Output Power, Normal Use (Pn) : 3 kW
Output Power, Light-Overload Use (PLD) : 3 kW
Output Power, Heavy-Duty Use (PHD) : 2.2 kW
Apparent Power Output : 5.6 kV·A
Efficiency Level : IE2
Standby Loss : 30 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 88 W | 77.1 % | 1.6 % |
| 0/50 % | 101 W | 84.9 % | 1.8 % |
| 0/100 % | 135 W | 88.7 % | 2.4 % |
| 50/25 % | 92 W | 87.0 % | 1.6 % |
| 50/50 % | 109 W | 91.6 % | 1.9 % |
| 50/100 % | 151 W | 93.6 % | 2.7 % |
| 90/50 % | 118 W | 94.8 % | 2.1 % |
| 90/100 % | 172 W | 95.8 % | 3.1 % |
Temperature Rating : Maximum 40 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 11 A
Output Current, Light-Overload Use (UL) : 13 A
Output Power, Heavy-Duty Use (UL) : 3 Hp
Output Power, Light-Overload Use (UL) : 3 Hp
Environmental
SCIP : 09742e09-6081-4a7d-97e4-a8051c2bea68 Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
External Classifications and Standards
UNSPSC : 39122001
Downloads for ACS880-M04 - Machinery Drive
