SKU : ACS880-M04-061A-5
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share
ตัวแทนจำหน่ายอุปกรณ์ไฟฟ้า ABB Inverter อินเวอร์เตอร์ ในประเทศไทย

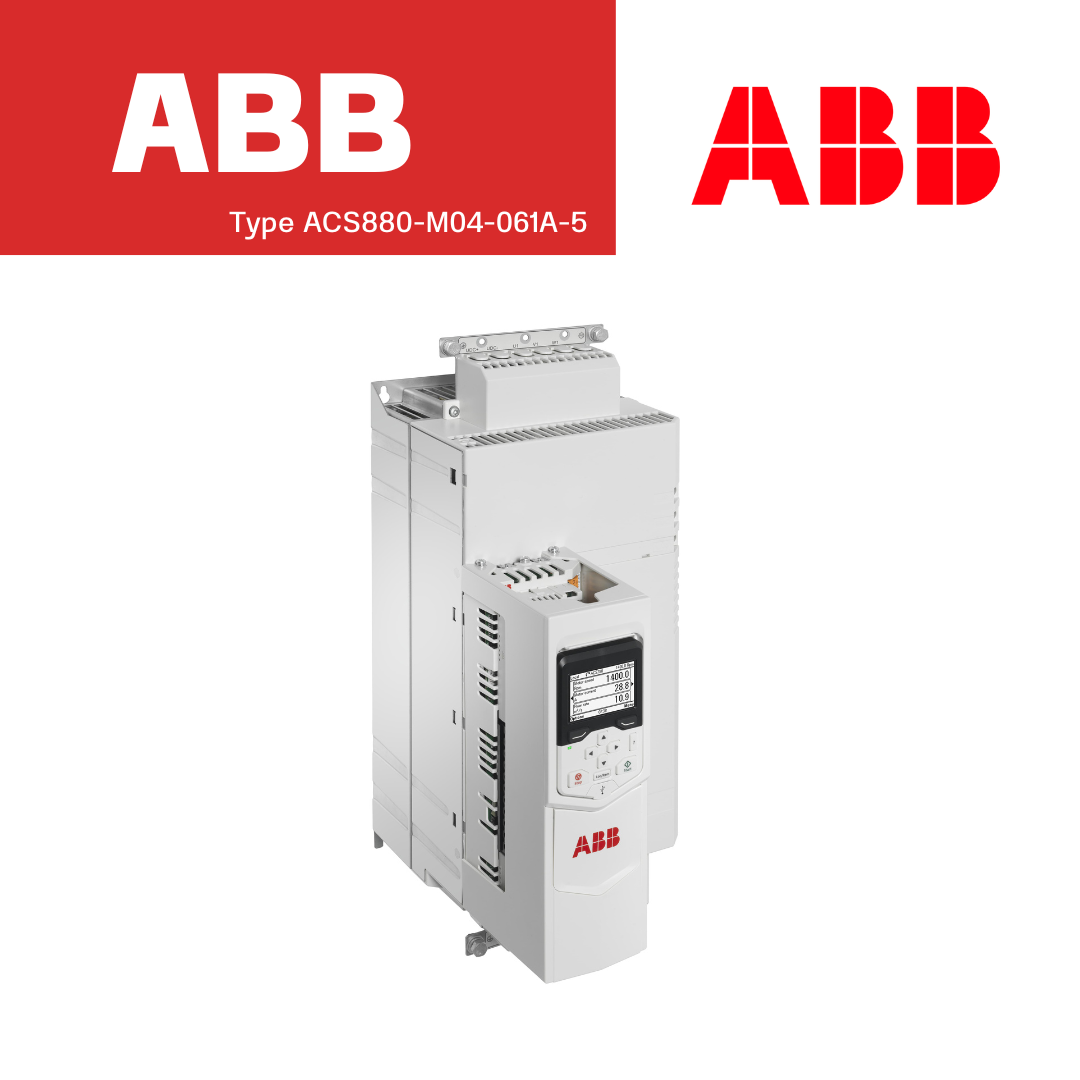

ABB Inverter รุ่น ACS880-M04-061A-5 ประเภท Low Voltage AC machinery drive module ที่ออกแบบมาสำหรับควบคุมมอเตอร์ในงานอุตสาหกรรม รองรับแรงดันอินพุต 380–500 V, 3 เฟส, ความถี่ 47.5–63 Hz ให้กำลังขับสูงสุด 30 kW (40 Hp) ในการใช้งานทั่วไป และ 22 kW สำหรับงานโหลดหนัก มีกระแสเอาต์พุตสูงสุด 61A และค่ากำลังไฟฟ้าเชิงปรากฏ 42 kVA
ตัวเครื่องออกแบบให้ติดตั้งง่ายในรูปแบบ โมดูล (Module Type) โครงสร้าง Open Type, IP20 ขนาดกะทัดรัด (กว้าง 220 มม., สูง 744 มม., ลึก 235 มม.) น้ำหนัก 21.5 กก. รองรับอุณหภูมิการทำงานสูงสุด 40°C และมีระดับเสียง 70 dB(A)
General Information
Global Commercial Alias : ACS880-M04-061A-5
Product ID : 3AXD50000036413
ABB Type Designation : ACS880-M04-061A-5
Catalog Description : LV AC machinery drive module, IEC: Pn 30 kW, 61 A, 400 V, UL: Pld 40 Hp, 57 A, 480 V
Dimensions
Product Net Weight :
• 21.5 kg
• 47.4 lb
Product Net Depth / Length :
• 235 mm
• 9.25 in
Product Net Height :
• 744 mm
• 29.29 in
Product Net Width:
• 220 mm
• 8.66 in
Package Level 1 Depth / Length:
• 700 mm
• 27.56 in
Package Level 1 Height:
• 360 mm
• 14.17 in
Package Level 1 Width:
• 315 mm
• 12.40 in
Package Level 1 Units:
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 1000 m
Operating Humidity (RHamb) : 5 ... 95
Power Factor : 0.98
Sound dB (A) : 70 dB(A)
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 2 pcs, 6 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R4
Input Voltage (Uin) : 380 ... 500 V
Mounting Type : Module
Communication Protocol :
• CAN
• DeviceNet
• EtherNet/IP
• MODBUS
• Other Bus Systems
• PROFIsafe
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces :
• Industrial Ethernet 0
• Other 3
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 0
Includes : PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 5
Output Current, Normal Use (In) : 61 A
Output Current, Light-Overload Use (ILD) : 57 A
Output Current, Heavy-Duty Use (IHD) : 52 A
Output Power, Normal Use (Pn) : 30 kW
Output Power, Light-Overload Use (PLD) : 30 kW
Output Power, Heavy-Duty Use (PHD) : 22 kW
Apparent Power Output : 42 kV·A
Efficiency Level : IE2
Standby Loss : 34 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 234 W | 90.5 % | 0.6 % |
| 0/50 % | 308 W | 93.4 % | 0.7 % |
| 0/100 % | 524 W | 94.3 % | 1.2 % |
| 50/25 % | 250 W | 94.9 % | 0.6 % |
| 50/50 % | 343 W | 96.3 % | 0.8 % |
| 50/100 % | 619 W | 96.7 % | 1.5 % |
| 90/50 % | 396 W | 97.6 % | 0.9 % |
| 90/100 % | 731 W | 97.8 % | 1.7 % |
Temperature Rating : Maximum 40 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 52 A
Output Current, Light-Overload Use (UL) : 57 A
Output Power, Heavy-Duty Use (UL) : 40 Hp
Output Power, Light-Overload Use (UL) : 40 Hp
Environmental
SCIP : 68896070-a736-4d39-9ed9-c9264f7f4ba3 Finland
WEEE Category : 4. Large Equipment (Any External Dimension More Than 50 cm)
External Classifications and Standards
UNSPSC : 39122001
Downloads for ACS880-M04 - Machinery Drive
https://www.pneutecthai.com/content/31043/abb-type-acs880-m04-drives
