SKU : ACS880-M04-08A0-2
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

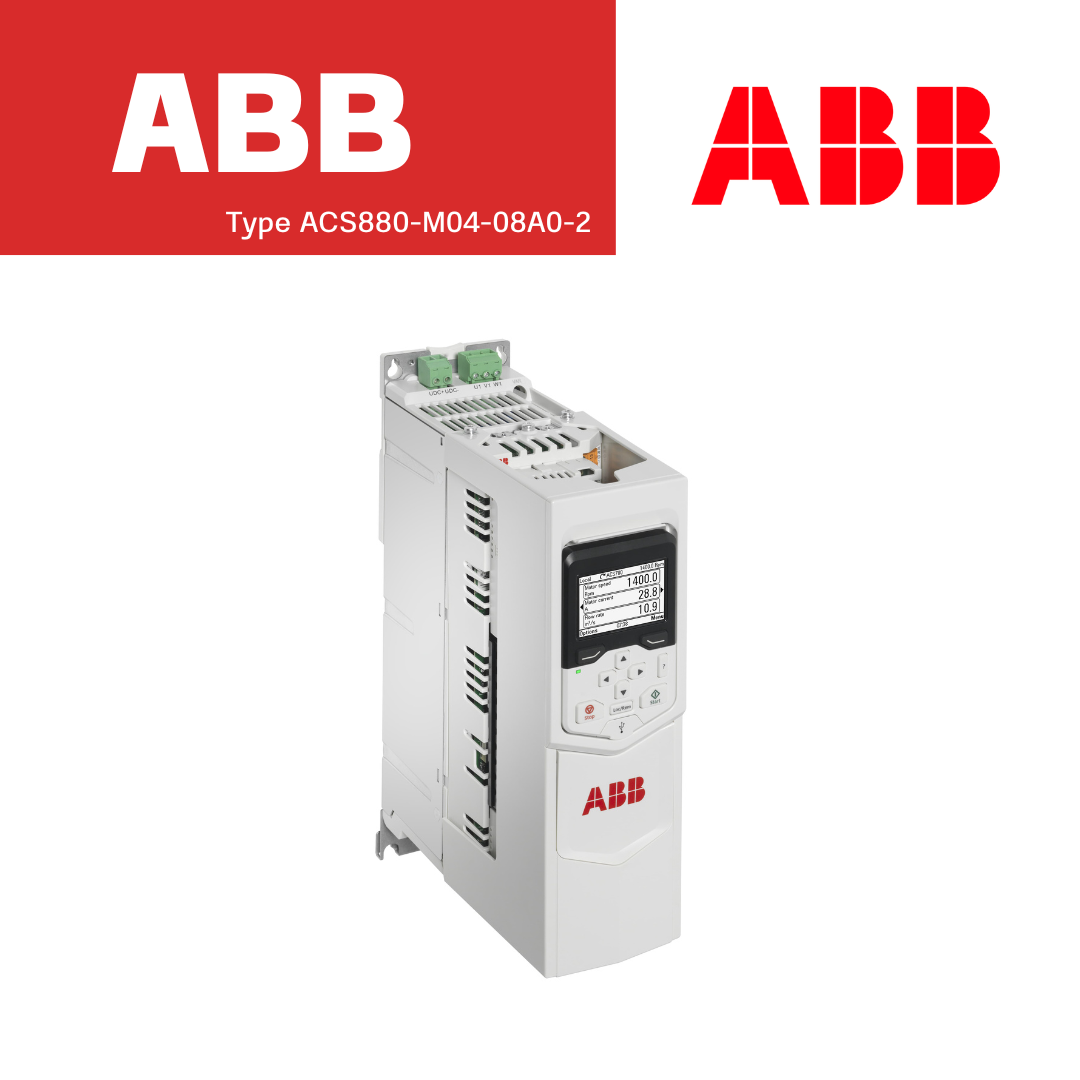

จำหน่าย ABB Inverter รุ่น ACS880-M04-08A0-2 อินเวอร์เตอร์ชนิด Low Voltage AC machinery drive module ขนาดเล็ก เหมาะสำหรับงานอุตสาหกรรมที่ต้องการกำลังไฟฟ้าต่ำถึงปานกลาง รองรับแรงดันอินพุต 200–240 V, 3 เฟส, ความถี่ 47.5–63 Hz ให้กำลังขับสูงสุด 1.5 kW (2 Hp) ในงานทั่วไป และ 1.1 kW (1.5 Hp) สำหรับงานหนัก โดยมีกระแสเอาต์พุตสูงสุด 8A
ตัวอุปกรณ์ออกแบบในรูปแบบ โมดูล (Module Type) น้ำหนักเบาเพียง 3.4 กก. และมีขนาดกะทัดรัด (กว้าง 90 มม., สูง 474 มม., ลึก 157 มม.) เหมาะสำหรับการติดตั้งในพื้นที่จำกัด โครงสร้างเป็น Open Type, IP20 และรองรับการทำงานที่อุณหภูมิสูงสุด 40°C ระดับเสียงการทำงานเพียง 47 dB(A) ซึ่งถือว่าค่อนข้างเงียบ
General Information
Global Commercial Alias : ACS880-M04-08A0-2
Product ID : 3AXD50000036388
ABB Type Designation : ACS880-M04-08A0-2
Catalog Description : LV AC machinery drive module, IEC: Pn 1.5 kW, 8 A, 230 V, UL: Pld 2 Hp, 7.6 A, 230 V
Dimensions
Product Net Weight :
• 3.4 kg
• 7.5 lb
Product Net Depth / Length :
• 157 mm
• 6.18 in
Product Net Height :
• 474 mm
• 18.66 in
Product Net Width:
• 90 mm
• 3.54 in
Package Level 1 Depth / Length:
• 430 mm
• 16.93 in
Package Level 1 Height:
• 280 mm
• 11.02 in
Package Level 1 Width:
• 190 mm
• 7.48 in
Package Level 1 Units:
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 1000 m
Operating Humidity (RHamb) : 5 ... 95
Power Factor : 0.98
Sound dB (A) : 47 dB(A)
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 2 pcs, 6 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 200 ... 240 V
Mounting Type : Module
Communication Protocol :
• CAN
• DeviceNet
• EtherNet/IP
• MODBUS
• Other Bus Systems
• PROFIsafe
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces :
• Industrial Ethernet 0
• Other 3
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 0
Includes : PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 5
Output Current, Normal Use (In) : 8 A
Output Current, Light-Overload Use (ILD) : 7.6 A
Output Current, Heavy-Duty Use (IHD) : 6 A
Output Power, Normal Use (Pn) : 1.5 kW
Output Power, Light-Overload Use (PLD) : 1.5 kW
Output Power, Heavy-Duty Use (PHD) : 1.1 kW
Apparent Power Output : 3.2 kV·A
Efficiency Level : IE2
Standby Loss : 29 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 68 W | 71.3 % | 2.1 % |
| 0/50 % | 76 W | 81.0 % | 2.4 % |
| 0/100 % | 98 W | 86.1 % | 3.1 % |
| 50/25 % | 71 W | 83.2 % | 2.2 % |
| 50/50 % | 82 W | 89.3 % | 2.6 % |
| 50/100 % | 108 W | 92.1 % | 3.4 % |
| 90/50 % | 88 W | 93.3 % | 2.8 % |
| 90/100 % | 122 W | 94.9 % | 3.8 % |
Temperature Rating : Maximum 40 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 6 A
Output Current, Light-Overload Use (UL) : 7.6 A
Output Power, Heavy-Duty Use (UL) : 1.5 Hp
Output Power, Light-Overload Use (UL) : 2 Hp
External Classifications and Standards
UNSPSC : 39122001
Environmental
SCIP : 8a7e10d7-3960-4da3-8cd8-3a7488ee171b Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
Downloads for ACS880-M04 - Machinery Drive
