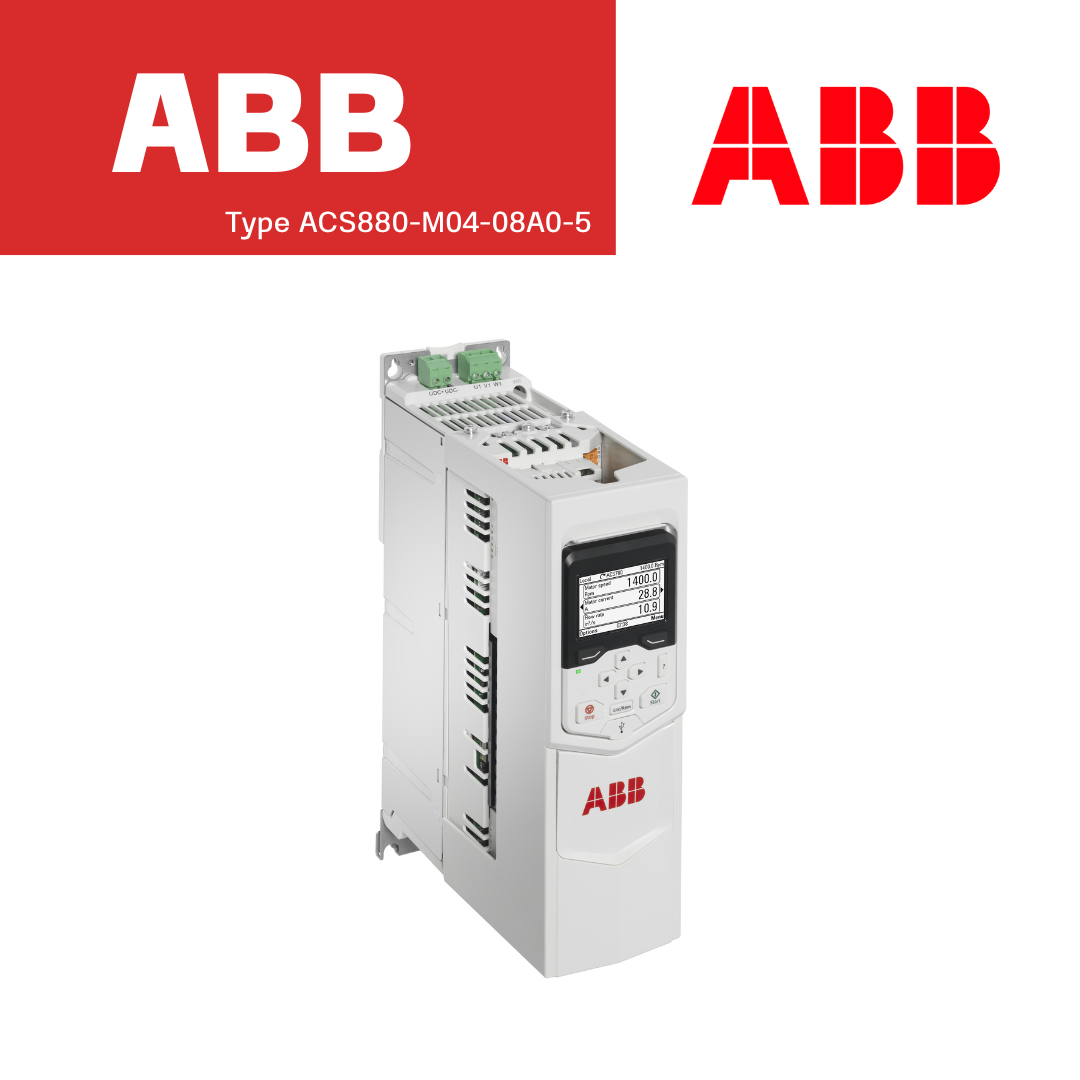

SKU : ACS880-M04-08A0-5
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share
ABB Motor รุ่น ACS880-M04-08A0-5 ชนิด Low Voltage AC machinery drive module สำหรับงานควบคุมมอเตอร์ในอุตสาหกรรม ที่ต้องการกำลังไฟฟ้าขนาดเล็กถึงปานกลาง รองรับแรงดันอินพุต 380–500 V, 3 เฟส, ความถี่ 47.5–63 Hz ให้กำลังขับสูงสุด 3 kW (5 Hp) ในการใช้งานทั่วไป และ 2.2 kW (3 Hp) สำหรับงานหนัก พร้อมกระแสเอาต์พุตสูงสุด 8A
ตัวเครื่องมีขนาดกะทัดรัด (กว้าง 90 มม., สูง 474 มม., ลึก 157 มม.) น้ำหนักเบาเพียง 3.4 กก. เหมาะสำหรับการติดตั้งในพื้นที่จำกัด การออกแบบเป็น Open Type, IP20 และรองรับอุณหภูมิการทำงานสูงสุด 40°C ระดับเสียงต่ำเพียง 47 dB(A) ทำให้เหมาะกับสภาพแวดล้อมการทำงานที่ต้องการความเงียบและมีประสิทธิภาพ
General Information
Global Commercial Alias : ACS880-M04-08A0-5
Product ID : 3AXD50000036404
ABB Type Designation : ACS880-M04-08A0-5
Catalog Description : LV AC machinery drive module, IEC: Pn 3 kW, 8 A, 400 V, UL: Pld 5 Hp, 7.6 A, 480 V
Dimensions
Product Net Weight :
• 3.4 kg
• 7.5 lb
Product Net Depth / Length :
• 157 mm
• 6.18 in
Product Net Height :
• 474 mm
• 18.66 in
Product Net Width:
• 90 mm
• 3.54 in
Package Level 1 Depth / Length:
• 430 mm
• 16.93 in
Package Level 1 Height:
• 280 mm
• 11.02 in
Package Level 1 Width:
• 190 mm
• 7.48 in
Package Level 1 Units:
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 1000 m
Operating Humidity (RHamb) : 5 ... 95
Power Factor : 0.98
Sound dB (A) : 47 dB(A)
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 2 pcs, 6 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 380 ... 500 V
Mounting Type : Module
Communication Protocol :
• CAN
• DeviceNet
• EtherNet/IP
• MODBUS
• Other Bus Systems
• PROFIsafe
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces :
• Industrial Ethernet 0
• Other 3
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 0
Includes : PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 5
Output Current, Normal Use (In) : 8 A
Output Current, Light-Overload Use (ILD) : 7.6 A
Output Current, Heavy-Duty Use (IHD) : 6 A
Output Power, Normal Use (Pn) : 3 kW
Output Power, Light-Overload Use (PLD) : 3 kW
Output Power, Heavy-Duty Use (PHD) : 2.2 kW
Apparent Power Output : 5.5 kV·A
Efficiency Level : IE2
Standby Loss : 30 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 73 W | 80 % | 1.3 % |
| 0/50 % | 82 W | 87.3 % | 1.5 % |
| 0/100 % | 105 W | 90.9 % | 1.9 % |
| 50/25 % | 77 W | 88.9 % | 1.4 % |
| 50/50 % | 88 W | 93.0 % | 1.6 % |
| 50/100 % | 118 W | 94.9 % | 2.1 % |
| 90/50 % | 95 W | 95.7 % | 1.7 % |
| 90/100 % | 133 W | 96.7 % | 2.4 % |
Temperature Rating : Maximum 40 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 6 A
Output Current, Light-Overload Use (UL) : 7.6 A
Output Power, Heavy-Duty Use (UL) : 3 Hp
Output Power, Light-Overload Use (UL) : 5 Hp
External Classifications and Standards
UNSPSC : 39122001
Environmental
SCIP : 818a5b81-6568-489f-a9a8-e87d3682c8f8 Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
