SKU : ACS880-M04-094A-2
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

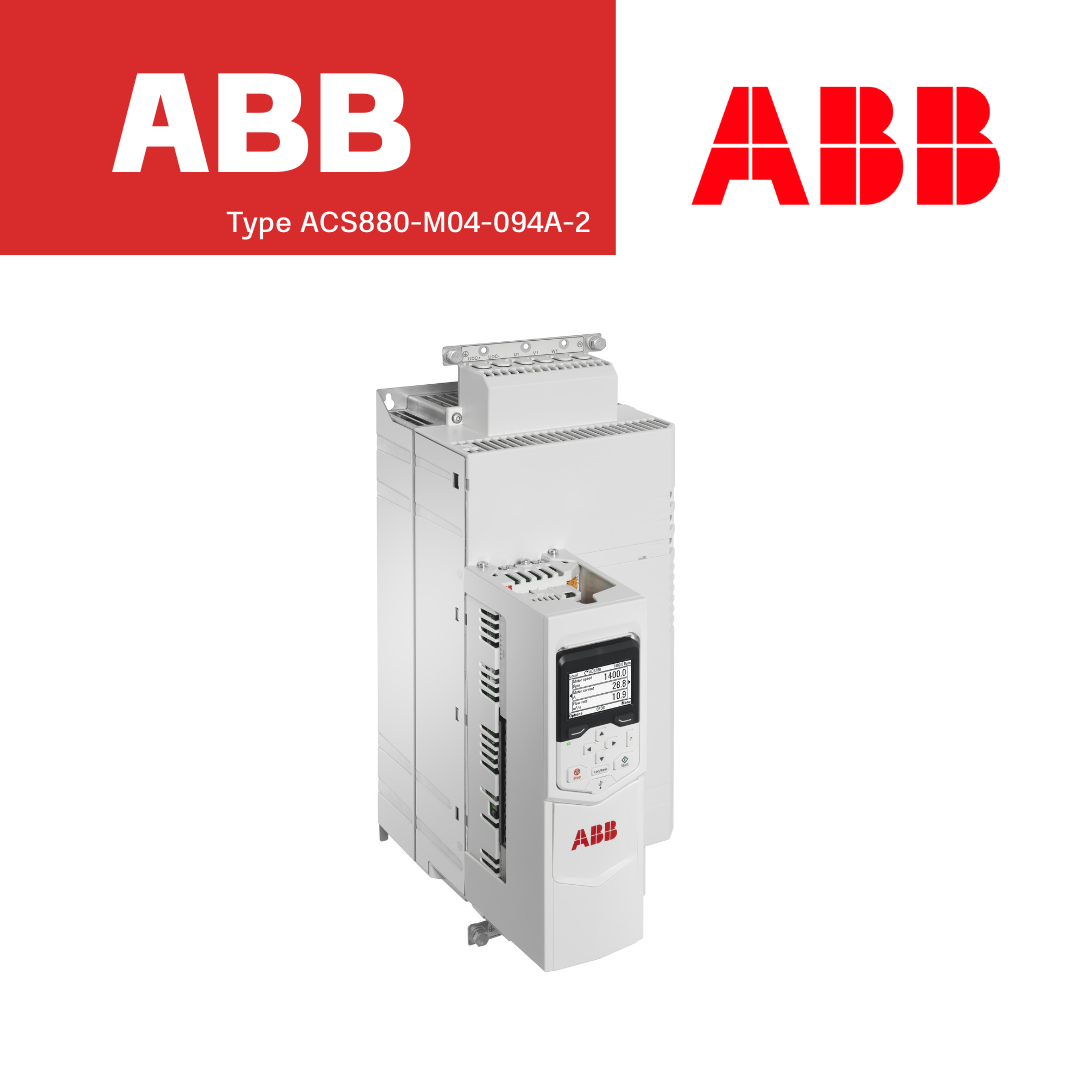

ABB รุ่น ACS880-M04-094A-2 อุปกรณ์ไฟฟ้าชนิด Low Voltage AC machinery drive module สำหรับงานควบคุมมอเตอร์ในภาคอุตสาหกรรม โดยรองรับแรงดันไฟฟ้าอินพุต 200–240 V, 3 เฟส, ความถี่ 47.5–63 Hz ให้กำลังขับสูงสุด 22 kW (30 Hp) สำหรับการใช้งานทั่วไป และ 18.5 kW (25 Hp) สำหรับงานหนัก พร้อมกระแสเอาต์พุตสูงสุด 94A
ตัวอุปกรณ์มีโครงสร้างแบบ โมดูล (Module Type) ขนาดกะทัดรัด กว้าง 220 มม., สูง 744 มม., ลึก 235 มม., น้ำหนักเพียง 21.5 กก. การออกแบบเป็น Open Type, IP20 เหมาะกับการติดตั้งภายในตู้คอนโทรล และสามารถทำงานได้ในอุณหภูมิสูงสุด 40°C
General Information
Global Commercial Alias : ACS880-M04-094A-2
Product ID : 3AXD50000036399
ABB Type Designation : ACS880-M04-094A-2
Catalog Description : LV AC machinery drive module, IEC: Pn 22 kW, 94 A, 230 V, UL: Pld 30 Hp, 90 A, 230 V
Dimensions
Product Net Weight :
• 21.5 kg
• 47.4 lb
Product Net Depth / Length :
• 235 mm
• 9.25 in
Product Net Height :
• 744 mm
• 29.29 in
Product Net Width:
• 220 mm
• 8.66 in
Package Level 1 Depth / Length:
• 700 mm
• 27.56 in
Package Level 1 Height:
• 360 mm
• 14.17 in
Package Level 1 Width:
• 315 mm
• 12.40 in
Package Level 1 Units:
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 1000 m
Operating Humidity (RHamb) : 5 ... 95
Power Factor : 0.98
Sound dB (A) : 70 dB(A)
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 2 pcs, 6 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R4
Input Voltage (Uin) : 200 ... 240 V
Mounting Type : Module
Communication Protocol :
• CAN
• DeviceNet
• EtherNet/IP
• MODBUS
• Other Bus Systems
• PROFIsafe
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces :
• Industrial Ethernet 0
• Other 3
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 0
Includes : PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 5
Output Current, Normal Use (In) : 94 A
Output Current, Light-Overload Use (ILD) : 90 A
Output Current, Heavy-Duty Use (IHD) : 75 A
Output Power, Normal Use (Pn) : 22 kW
Output Power, Light-Overload Use (PLD) : 22 kW
Output Power, Heavy-Duty Use (PHD) : 18.5 kW
Apparent Power Output : 37 kV·A
Efficiency Level : IE2
Standby Loss : 31 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 311 W | 91.6 % | 0.8 % |
| 0/50 % | 427 W | 93.7 % | 1.1 % |
| 0/100 % | 793 W | 94.0 % | 2.1 % |
| 50/25 % | 336 W | 95.4 % | 0.9 % |
| 50/50 % | 484 W | 96.4 % | 1.3 % |
| 50/100 % | 945 W | 96.5 % | 2.5 % |
| 90/50 % | 569 W | 97.7 % | 1.5 % |
| 90/100 % | 1203 W | 97.6 % | 3.2 % |
Temperature Rating : Maximum 40 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 75 A
Output Current, Light-Overload Use (UL) : 90 A
Output Power, Heavy-Duty Use (UL) : 25 Hp
Output Power, Light-Overload Use (UL) : 30 Hp
External Classifications and Standards
UNSPSC : 39122001
Environmental
SCIP : e05dc895-25c4-4bbc-ac3a-d34066e4fe29 Finland
WEEE Category : 4. Large Equipment (Any External Dimension More Than 50 cm)
Downloads for ACS880-M04 - Machinery Drive
https://www.pneutecthai.com/content/31043/abb-type-acs880-m04-drives
