SKU : ACS380-E042C-01A8-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share
ตัวแทนจำหน่ายอุปกรณ์ไฟฟ้า ABB Inverter อินเวอร์เตอร์ ในประเทศไทย

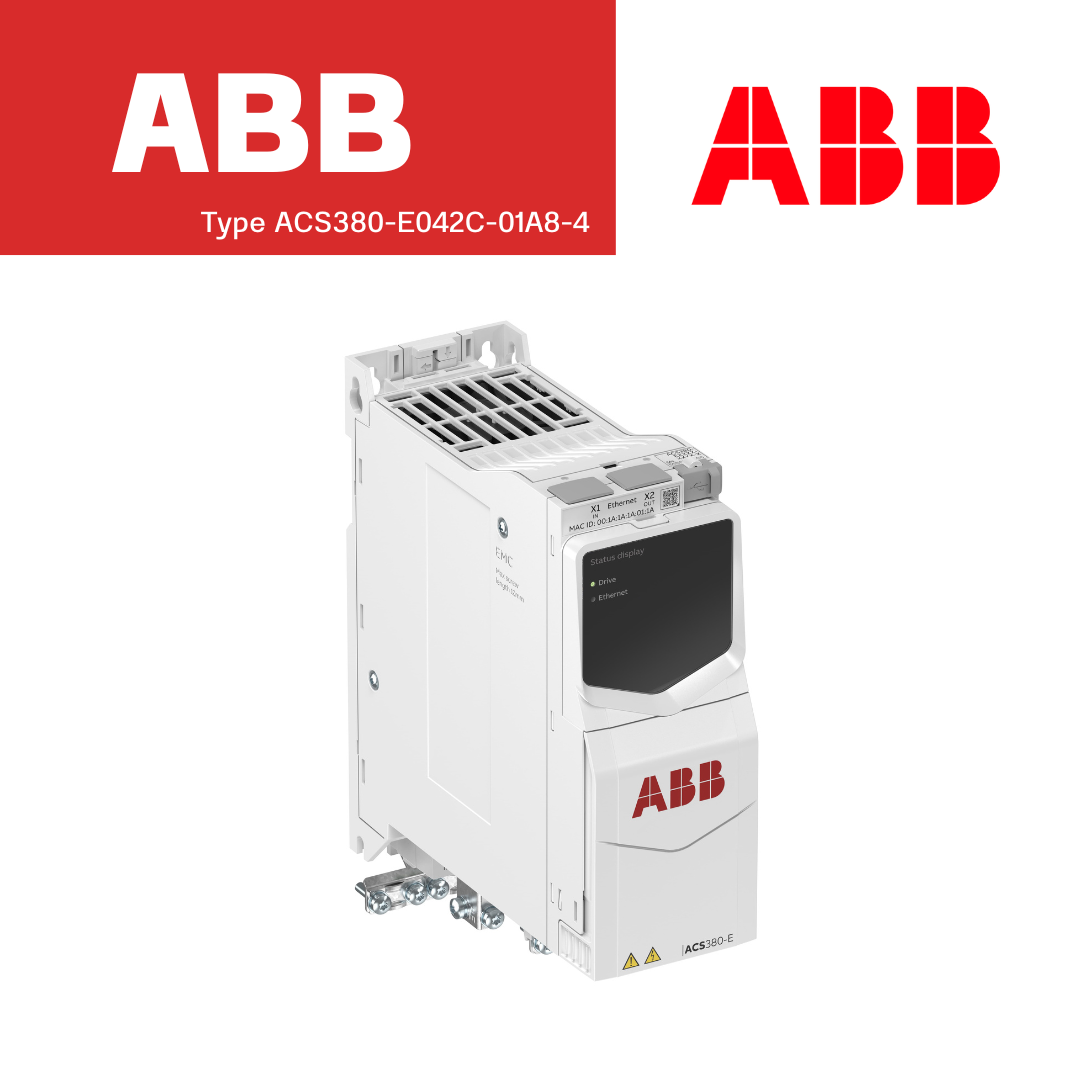

ABB Inverter รุ่น ACS380-E042C-01A8-4 เป็น LV AC machinery drive module ขนาดเล็กที่ออกแบบมาสำหรับควบคุมมอเตอร์ในงานอุตสาหกรรมที่ต้องการความแม่นยำและประสิทธิภาพสูง รองรับไฟฟ้า 3-phase, 380–480 V มีกำลังขับสูงสุด 0.55 kW (0.75 Hp ตามมาตรฐาน UL) พร้อมกระแสเอาต์พุตสูงสุด 1.8 A โดยมีประสิทธิภาพการทำงานสูงถึง 95.8% และค่า Power Factor อยู่ที่ 0.98
อินเวอร์เตอร์ abb รุ่นนี้ใช้โครงสร้างแบบ Open Type NEMA และระดับการป้องกัน IP20 เหมาะสำหรับติดตั้งในตู้ควบคุม ขนาดตัวเครื่องเพียง 70 x 228 x 187 มม. น้ำหนักเบาเพียง 1.6 กก. และทำงานได้ในอุณหภูมิ -10 ถึง +50 °C จุดเด่นคือระดับเสียงต่ำเพียง 30 dB(A) เหมาะสำหรับเครื่องจักรที่ต้องการความเงียบในการทำงาน
ด้านการเชื่อมต่อ รองรับโปรโตคอลอุตสาหกรรมมาตรฐาน เช่น EtherNet/IP, PROFINET IO และ Modbus TCP/IP พร้อมพอร์ต USB สำหรับเชื่อมต่อกับคอมพิวเตอร์ รวมถึงมี Control Unit ในตัว ทำให้ตั้งค่าและควบคุมได้สะดวก
General Information
Global Commercial Alias : ACS380-E042C-01A8-4
Product ID : 3AXD50001141288
ABB Type Designation : ACS380-E042C-01A8-4
EAN : 6438177722083
Catalog Description : LV AC machinery drive module, IEC: Pn 0.55 kW, 1.8 A, 400 V, UL: Pld 0.75 Hp, 1.6 A, 480 V
Long Description : The ACS380-E machinery drive combines speed and flexible connectivity with future ready security, ensuring seamless integration and optimal performance for machine builders. With integrated Ethernet ports for Profinet, Ethernet IP & Modbus TCP I/P protocols, ACS380-E is an ideal solution for machine builders for adaptable connectivity, versatile simplicity and robust cyber security.
Dimensions
Product Net Weight :
• 1.604 kg
• 3.536 lb
Product Net Depth / Length :
• 187 mm
• 7.36 in
Product Net Height :
• 228 mm
• 8.98 in
Product Net Width:
• 70 mm
• 2.76 in
Package Level 1 Depth / Length:
• 289 mm
• 11.38 in
Package Level 1 Height:
• 126 mm
• 4.96 in
Package Level 1 Width:
• 240 mm
• 9.45 in
Package Level 1 Units:
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 1000 m
Power Factor : 0.98
Sound dB (A) : 30 dB(A)
Multiple Battery Information : No battery /cell included
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Module
Communication Protocol :
• EtherNet/IP
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces :
• Industrial Ethernet 2
• Other 2
• Parallel 0
• PROFINET 2
• RS-232 0
• RS-422 0
• RS-485 0
• Serial TTY 0
• USB 1
Includes :
• Control unit
• PC connection
Analog Inputs : 0
Analog Outputs : 0
Output Current, Normal Use (In) : 1.8 A
Output Current, Light-Overload Use (ILD) : 1.7 A
Output Current, Heavy-Duty Use (IHD) : 1.2 A
Output Power, Normal Use (Pn) : 0.55 kW
Output Power, Light-Overload Use (PLD) : 0.55 kW
Output Power, Heavy-Duty Use (PHD) : 0.37 kW
Power Consumption (@Pcons) : 36 W
Apparent Power Output : 1.2 kV·A
Efficiency Level : IE2
Standby Loss : 10 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 30 W | 72.7 % | 2.4 % |
| 0/50 % | 31 W | 80.2 % | 2.5 % |
| 0/100 % | 33 W | 86.9 % | 2.6 % |
| 50/25 % | 31 W | 94.5 % | 2.5 % |
| 50/50 % | 31 W | 89.1 % | 2.5 % |
| 50/100 % | 35 W | 92.9 % | 2.8 % |
| 90/50 % | 33 W | 93.4 % | 2.6 % |
| 90/100 % | 36 W | 95.8 % | 2.9 % |
Temperature Rating :
• Maximum +50 °C
• Minimum -10 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 1.1 A
Output Current, Light-Overload Use (UL) : 1.6 A
Output Current, Normal Use (UL) : 1.6 A
Output Power, Heavy-Duty Use (UL) : 0.5 Hp
Output Power, Light-Overload Use (UL) : 0.75 Hp
Downloads for ACS380-E - Machinery Drives
https://www.pneutecthai.com/content/31107/abb-inverter-type-acs380-e-drives
