SKU : ACS380-E042C-033A-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share
ตัวแทนจำหน่ายอุปกรณ์ไฟฟ้า ABB Inverter อินเวอร์เตอร์ ในประเทศไทย

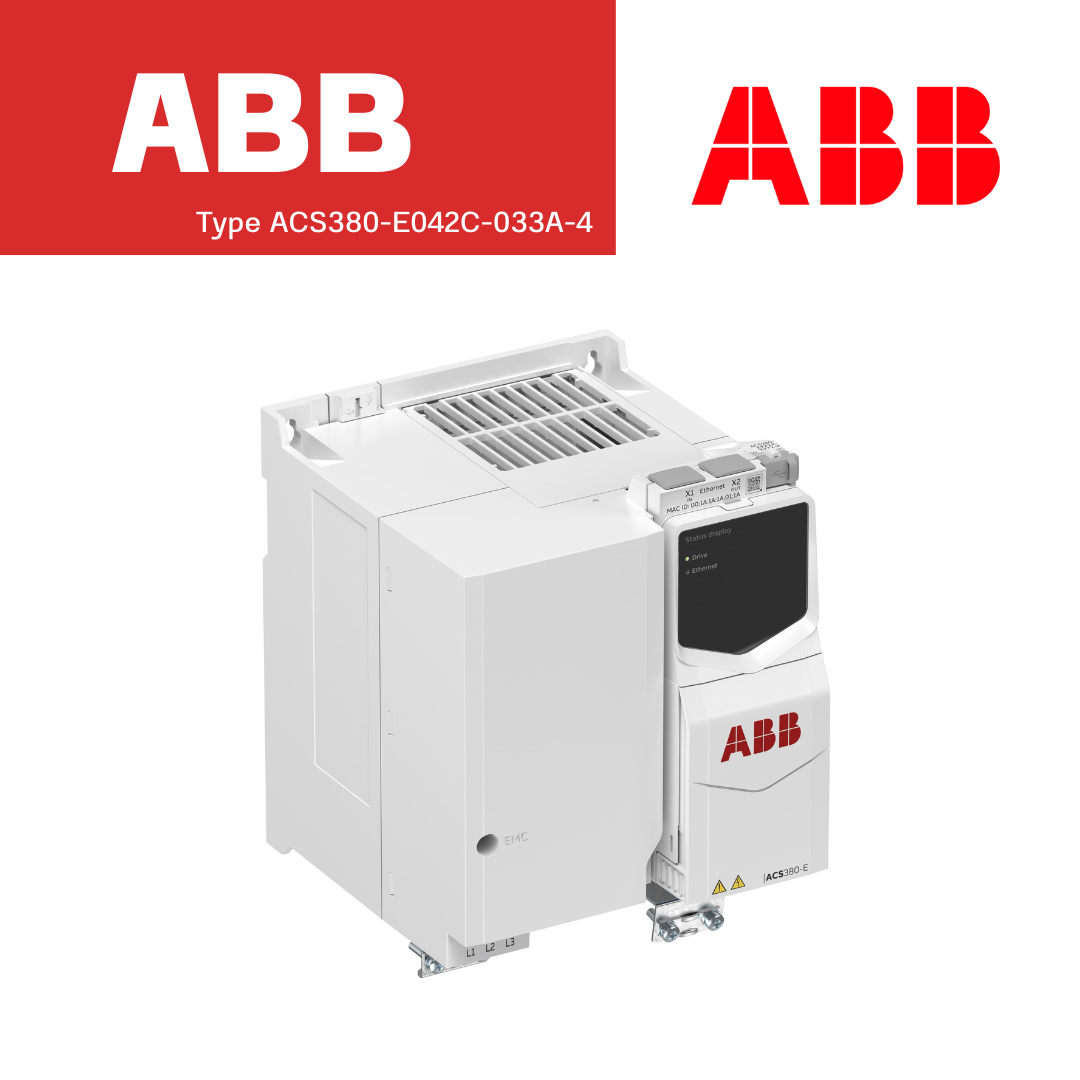

ABB Inverter รุ่น ACS380-E042C-033A-4 เป็น LV AC machinery drive module ที่ออกแบบมาเพื่อควบคุมมอเตอร์กำลังกลางในงานอุตสาหกรรม รองรับแรงดันไฟฟ้า 3-phase, 380–480 V มีกำลังขับสูงสุด 15 kW (20 Hp ตามมาตรฐาน UL) และกระแสเอาต์พุตสูงสุด 32 A โดยมีประสิทธิภาพการทำงานสูงสุดถึง 97.5% ภายใต้มาตรฐาน IE2
ตัวอินเวอร์เตอร์มาพร้อมมาตรฐานการป้องกัน IP20 และโครงสร้าง Open Type NEMA เหมาะสำหรับติดตั้งในตู้ควบคุม ใช้งานได้ในอุณหภูมิ -10 ถึง +50 °C ขนาดตัวเครื่อง 170 x 241 x 186 มม. น้ำหนักประมาณ 3.7 กก. พร้อมระดับเสียงการทำงานเพียง 74 dB(A) ให้สมรรถนะที่มั่นคงในงานอุตสาหกรรม
ในด้านการเชื่อมต่อ รุ่นนี้รองรับโปรโตคอลสื่อสารอุตสาหกรรม EtherNet/IP, PROFINET IO และ Modbus TCP/IP พร้อมพอร์ต USB สำหรับเชื่อมต่อคอมพิวเตอร์และโปรแกรมตั้งค่าการทำงาน โดยมี control unit ในตัว ทำให้ใช้งานสะดวกและตั้งค่าได้รวดเร็ว
General Information
Global Commercial Alias : ACS380-E042C-033A-4
Product ID : 3AXD50001141486
ABB Type Designation : ACS380-E042C-033A-4
EAN : 6438177722489
Catalog Description : LV AC machinery drive module, IEC: Pn 15 kW, 32.0 A, 400 V, UL: Pld 20 Hp, 27 A, 480 V
Long Description : The ACS380-E machinery drive combines speed and flexible connectivity with future ready security, ensuring seamless integration and optimal performance for machine builders. With integrated Ethernet ports for Profinet, Ethernet IP & Modbus TCP I/P protocols, ACS380-E is an ideal solution for machine builders for adaptable connectivity, versatile simplicity and robust cyber security.
Dimensions
Product Net Weight :
• 3.674 kg
• 8.100 lb
Product Net Depth / Length :
• 186 mm
• 7.32 in
Product Net Height :
• 241 mm
• 9.49 in
Product Net Width:
• 170 mm
• 6.69 in
Package Level 1 Depth / Length:
• 284 mm
• 11.18 in
Package Level 1 Height:
• 273 mm
• 10.75 in
Package Level 1 Width:
• 250 mm
• 9.84 in
Package Level 1 Units:
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 1000 m
Power Factor : 0.98
Sound dB (A) : 74 dB(A)
Multiple Battery Information : No battery /cell included
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R3
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Module
Communication Protocol :
• EtherNet/IP
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces :
• Industrial Ethernet 2
• Other 2
• Parallel 0
• PROFINET 2
• RS-232 0
• RS-422 0
• RS-485 0
• Serial TTY 0
• USB 1
Includes :
• Control unit
• PC connection
Analog Inputs : 0
Analog Outputs : 0
Output Current, Normal Use (In) : 32.0 A
Output Current, Light-Overload Use (ILD) : 30.5 A
Output Current, Heavy-Duty Use (IHD) : 25.0 A
Output Power, Normal Use (Pn) : 15 kW
Output Power, Light-Overload Use (PLD) : 15.0 kW
Output Power, Heavy-Duty Use (PHD) : 11.0 kW
Power Consumption (@Pcons) : 514 W
Apparent Power Output : 22.2 kV·A
Efficiency Level : IE2
Standby Loss : 13 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 154 W | 88.4 % | 0.7 % |
| 0/50 % | 202 W | 91.8 % | 0.9 % |
| 0/100 % | 347 W | 92.9 % | 1.6 % |
| 50/25 % | 161 W | 93.8 % | 0.7 % |
| 50/50 % | 211 W | 95.7 % | 1.0 % |
| 50/100 % | 407 W | 95.9 % | 1.8 % |
| 90/50 % | 221 W | 97.5 % | 1.0 % |
| 90/100 % | 514 W | 97.1 % | 2.3 % |
Temperature Rating :
• Maximum +50 °C
• Minimum -10 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 21 A
Output Current, Light-Overload Use (UL) : 27 A
Output Current, Normal Use (UL) : 27.0 A
Output Power, Heavy-Duty Use (UL) : 15 Hp
Output Power, Light-Overload Use (UL) : 20 Hp
