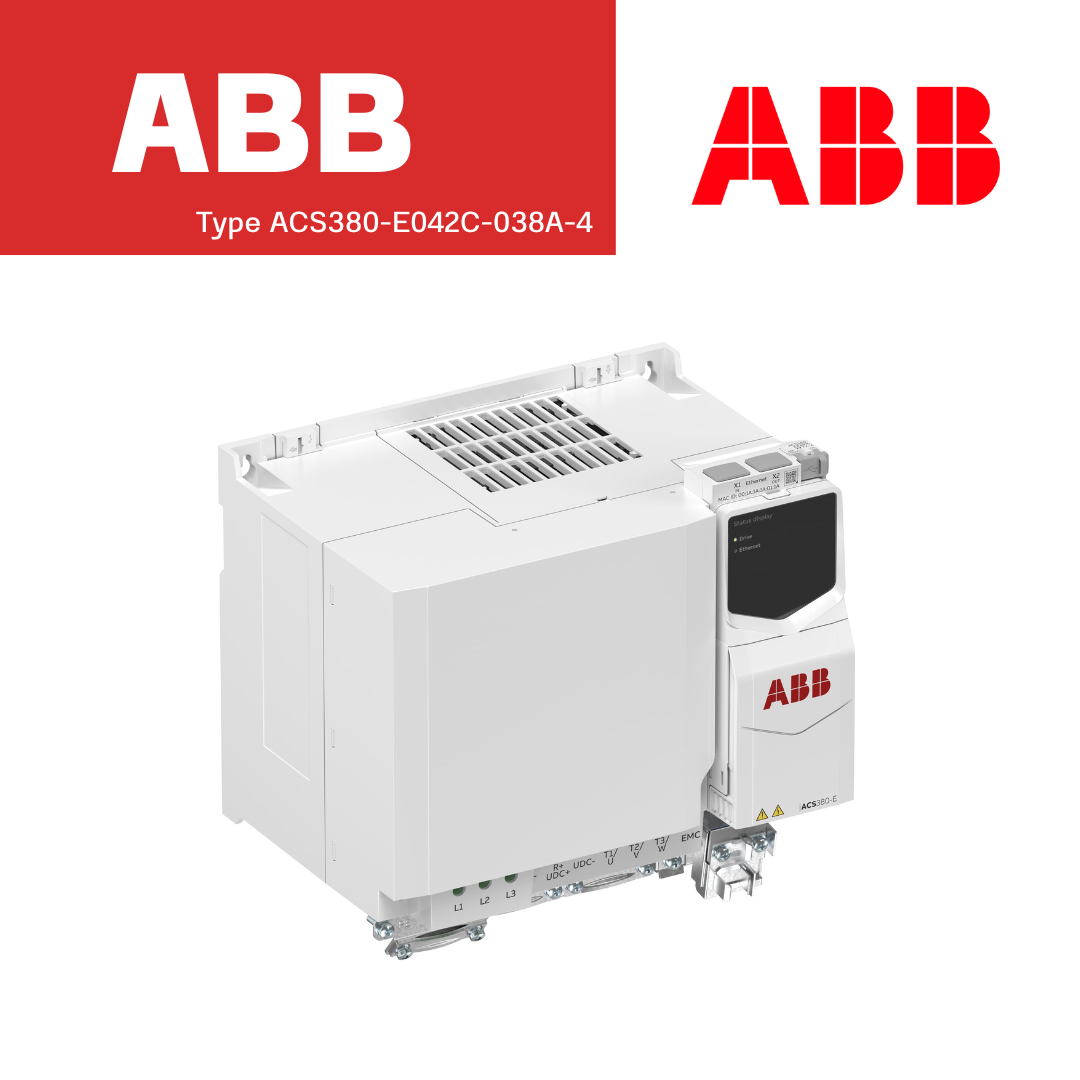

ABB Inverter | Type ACS380-E042C-038A-4

ตัวแทนจำหน่ายอุปกรณ์ไฟฟ้า ABB Inverter อินเวอร์เตอร์ ในประเทศไทย

ABB Inverter รุ่น ACS380-E042C-038A-4 เป็น LV AC machinery drive module สำหรับงานอุตสาหกรรมที่ต้องการควบคุมมอเตอร์กำลังสูงอย่างมีประสิทธิภาพ รองรับไฟฟ้า 3-phase, 380–480 V มีกำลังขับสูงสุด 18.5 kW (25 Hp ตามมาตรฐาน UL) พร้อมกระแสเอาต์พุตสูงสุด 38 A ในโหมดปกติ และ 32 A ในโหมด Heavy-Duty โดยให้ประสิทธิภาพสูงสุดถึง 97.1%

อินเวอร์เตอร์รุ่นนี้ถูกออกแบบให้ใช้งานง่ายด้วยโครงสร้างแบบ Open Type NEMA และระดับการป้องกัน IP20 มาพร้อมขนาดตัวเครื่อง 260 x 240 x 192 มม. น้ำหนักประมาณ 5.8 กก. ใช้งานได้ในอุณหภูมิ -10 ถึง +50 °C เหมาะสำหรับติดตั้งในตู้ควบคุมของเครื่องจักรอุตสาหกรรมขนาดกลางถึงใหญ่

ด้านการสื่อสาร รองรับโปรโตคอลอุตสาหกรรมชั้นนำ เช่น EtherNet/IP, PROFINET IO และ Modbus TCP/IP พร้อมพอร์ต USB สำหรับเชื่อมต่อกับคอมพิวเตอร์และระบบควบคุมอัตโนมัติ อีกทั้งมี control unit ในตัว เพิ่มความสะดวกในการตั้งค่าและตรวจสอบการทำงาน

ด้วยค่าประสิทธิภาพระดับ IE2, ค่า Power Factor 0.98 และระดับเสียง 77 dB(A) รุ่นนี้จึงเป็นโซลูชันที่เหมาะสำหรับการควบคุมมอเตอร์ในงานที่ต้องการ ความเสถียร ประสิทธิภาพ และความปลอดภัยสูงสุด

General Information
Global Commercial Alias : ACS380-E042C-038A-4
Product ID : 3AXD50001141493
ABB Type Designation : ACS380-E042C-038A-4
EAN : 6438177722496
Catalog Description : LV AC machinery drive module, IEC: Pn 18.5 kW, 38.0 A, 400 V, UL: Pld 25 Hp, 34 A, 480 V
Long Description : The ACS380-E machinery drive combines speed and flexible connectivity with future ready security, ensuring seamless integration and optimal performance for machine builders. With integrated Ethernet ports for Profinet, Ethernet IP & Modbus TCP I/P protocols, ACS380-E is an ideal solution for machine builders for adaptable connectivity, versatile simplicity and robust cyber security.

Dimensions

Product Net Weight :
• 5.768 kg
• 12.716 lb

Product Net Depth / Length :
• 192 mm
• 7.56 in

Product Net Height :
• 240 mm
• 9.45 in

Product Net Width:
• 260 mm
• 10.24 in

Package Level 1 Depth / Length:
• 356 mm
• 14.02 in

Package Level 1 Height:
• 275 mm
• 10.83 in

Package Level 1 Width:
• 290 mm
• 11.42 in

Package Level 1 Units:
• 1 carton

Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 1000 m
Power Factor : 0.98
Sound dB (A) : 77 dB(A)
Multiple Battery Information : No battery /cell included
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R4
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Module

Communication Protocol :
• EtherNet/IP
• PROFINET IO
• TCP/IP

Number of Hardware Interfaces :
• Industrial Ethernet 2
• Other 2
• Parallel 0
• PROFINET 2
• RS-232 0
• RS-422 0
• RS-485 0
• Serial TTY 0
• USB 1

Includes :
• Control unit
• PC connection

Analog Inputs : 0
Analog Outputs : 0
Output Current, Normal Use (In) : 38.0 A
Output Current, Light-Overload Use (ILD) : 36.0 A
Output Current, Heavy-Duty Use (IHD) : 32.0 A
Output Power, Normal Use (Pn) : 18.5 kW
Output Power, Light-Overload Use (PLD) : 18.5 kW
Output Power, Heavy-Duty Use (PHD) : 15.0 kW
Power Consumption (@Pcons) : 603 W
Apparent Power Output : 26.3 kV·A
Efficiency Level : IE2
Standby Loss : 22 W

Complete Drive Module Efficiency (IEC61800-9-2):

Temperature Rating :
• Maximum +50 °C
• Minimum -10 °C

Technical UL
Output Current, Heavy-Duty Use (UL) : 27 A
Output Current, Light-Overload Use (UL) : 34 A
Output Current, Normal Use (UL) : 34.0 A
Output Power, Heavy-Duty Use (UL) : 20 Hp
Output Power, Light-Overload Use (UL) : 25 Hp

Downloads for ACS380-E - Machinery Drives
