SKU : ACS380-E042C-07A2-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , MACHINERY DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share
ตัวแทนจำหน่ายอุปกรณ์ไฟฟ้า ABB Inverter อินเวอร์เตอร์ ในประเทศไทย

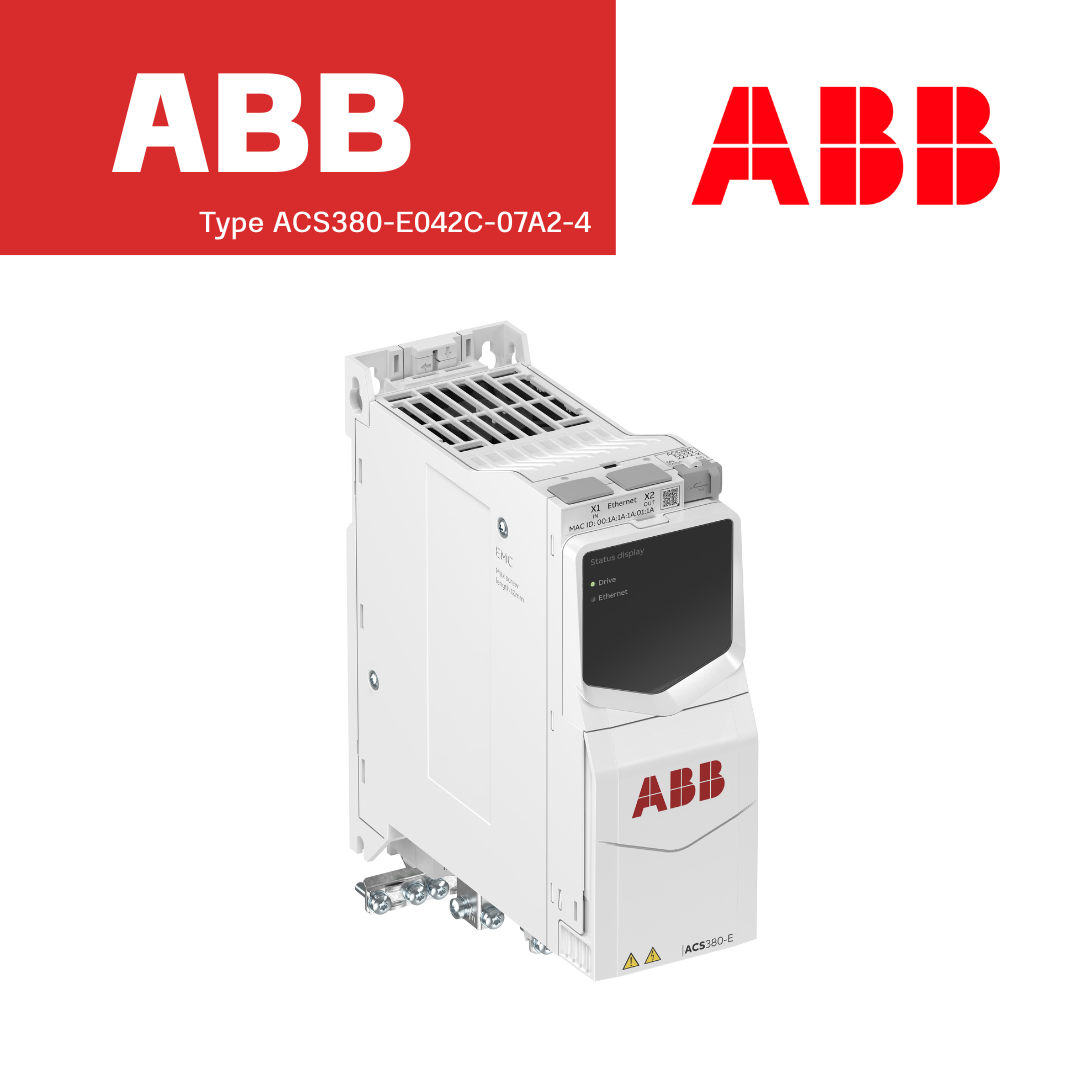

ABB Inverter รุ่น ACS380-E042C-07A2-4 เป็น LV AC machinery drive module ที่ออกแบบมาสำหรับงานอุตสาหกรรม เน้นประสิทธิภาพ ความยืดหยุ่น และการเชื่อมต่อที่ทันสมัย เหมาะสำหรับ machine builders ที่ต้องการระบบควบคุมมอเตอร์ที่มีความน่าเชื่อถือสูง
ตัวอินเวอร์เตอร์รองรับแรงดันไฟฟ้า 380–480 V, 3-phase ให้กำลังขับสูงสุด 3 kW ที่โหลดปกติ และมีกระแสเอาต์พุตสูงสุด 7.2 A โดยมีประสิทธิภาพการทำงานสูงถึง 97.3% พร้อมระบบการป้องกันมาตรฐาน IP20 ในโครงสร้างแบบ Open Type NEMA
ในด้านการเชื่อมต่อ รุ่นนี้มาพร้อมพอร์ต EtherNet/IP, PROFINET IO และ Modbus TCP/IP ตอบโจทย์อุตสาหกรรมยุคใหม่ที่ต้องการ Industrial Ethernet และรองรับการเชื่อมต่อ USB สำหรับ PC รวมถึงมี control unit ในตัว
General Information
Global Commercial Alias : ACS380-E042C-07A2-4
Product ID : 3AXD50001141431
ABB Type Designation : ACS380-E042C-07A2-4
Catalog Description : LV AC machinery drive module, IEC: Pn 3 kW, 7.2 A, 400 V, UL: Pld 3 Hp, 6.0 A, 480 V
Long Description : The ACS380-E machinery drive combines speed and flexible connectivity with future ready security, ensuring seamless integration and optimal performance for machine builders. With integrated Ethernet ports for Profinet, Ethernet IP & Modbus TCP I/P protocols, ACS380-E is an ideal solution for machine builders for adaptable connectivity, versatile simplicity and robust cyber security.
Dimensions
Product Net Weight :
• 1.604 kg
• 3.536 lb
Product Net Depth / Length :
• 187 mm
• 7.36 in
Product Net Height :
• 228 mm
• 8.98 in
Product Net Width:
• 70 mm
• 2.76 in
Package Level 1 Depth / Length:
• 289 mm
• 11.38 in
Package Level 1 Height:
• 126 mm
• 4.96 in
Package Level 1 Width:
• 240 mm
• 9.45 in
Package Level 1 Units:
• 1 carton
Technical :
Number of Phases : 3-phase
Degree of Protection : IP20
Enclosure Type NEMA : Open Type
Altitude : 1000 m
Power Factor : 0.98
Sound dB (A) : 65 dB(A)
Multiple Battery Information : No battery /cell included
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Module
Communication Protocol :
• EtherNet/IP
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces :
• Industrial Ethernet 2
• Other 2
• Parallel 0
• PROFINET 2
• RS-232 0
• RS-422 0
• RS-485 0
• Serial TTY 0
• USB 1
Includes :
• Control unit
• PC connection
Analog Inputs : 0
Analog Outputs : 0
Output Current, Normal Use (In) : 7.2 A
Output Current, Light-Overload Use (ILD) : 6.8 A
Output Current, Heavy-Duty Use (IHD) : 5.6 A
Output Power, Normal Use (Pn) : 3 kW
Output Power, Light-Overload Use (PLD) : 3.0 kW
Output Power, Heavy-Duty Use (PHD) : 2.2 kW
Power Consumption (@Pcons) : 98 W
Apparent Power Output : 5.0 kV·A
Efficiency Level : IE2
Standby Loss : 10 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 53 W | 83.8 % | 1.1 % |
| 0/50 % | 60 W | 89.5 % | 1.2 % |
| 0/100 % | 79 W | 92.3 % | 1.6 % |
| 50/25 % | 54 W | 91.1 % | 1.1 % |
| 50/50 % | 63 W | 94.4 % | 1.3 % |
| 50/100 % | 87 W | 95.8 % | 1.7 % |
| 90/50 % | 68 W | 96.5 % | 1.4 % |
| 90/100 % | 98 W | 97.3 % | 2.0 % |
Temperature Rating :
• Maximum +50 °C
• Minimum -10 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 4.8 A
Output Current, Light-Overload Use (UL) : 6.0 A
Output Current, Normal Use (UL) : 6.0 A
Output Power, Heavy-Duty Use (UL) : 3 Hp
Output Power, Light-Overload Use (UL) : 3 Hp
