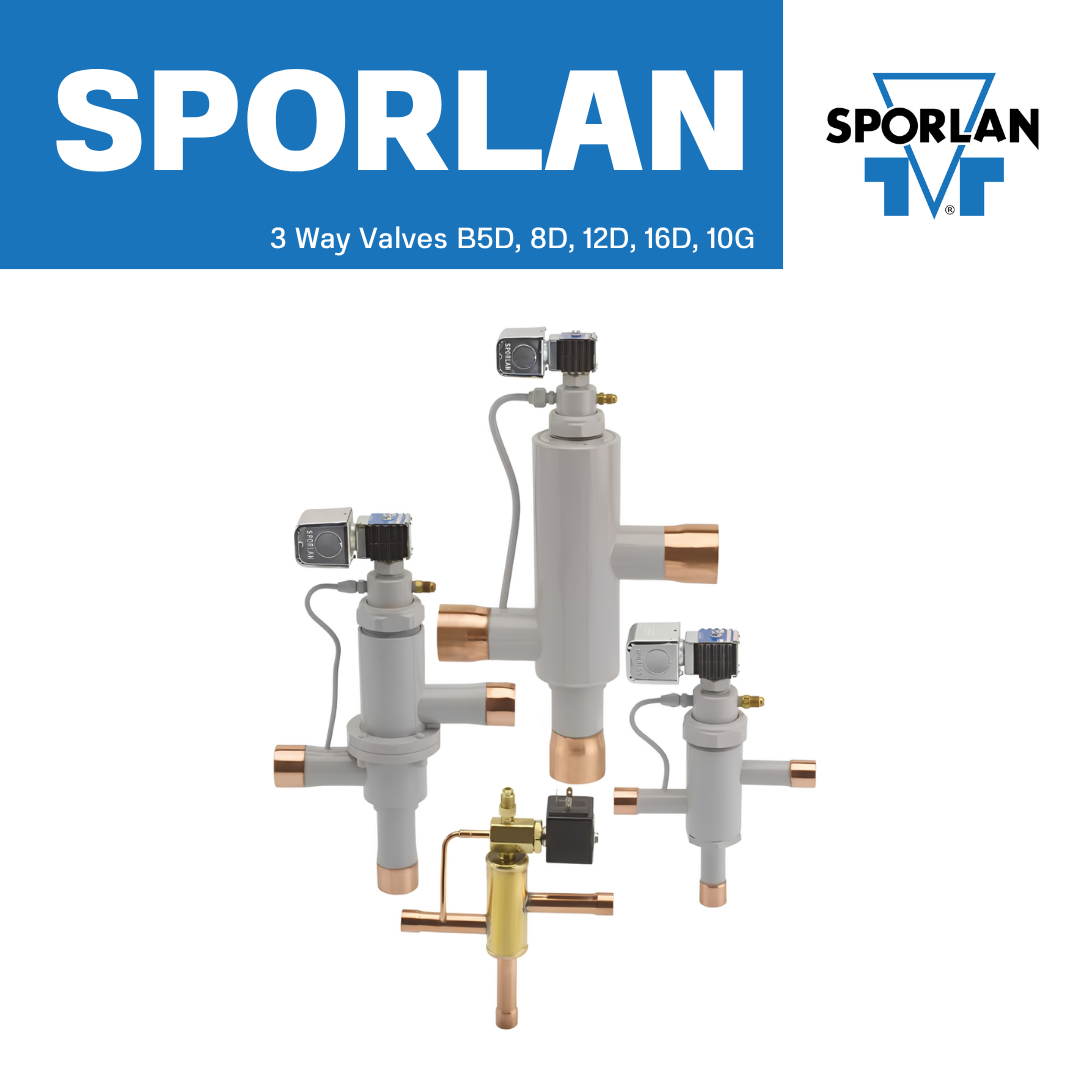

วาล์ว 3 ทาง Sporlan (Sporlan 3-Way Valves) Type B5D, 8D, 12D, 16D, 10G ออกแบบมาเพื่อควบคุมและเปลี่ยนทิศทางการไหลของของไหล ทั้งของเหลวและก๊าซโดยอัตโนมัติ เหมาะสำหรับระบบทำความเย็นที่ต้องการนำความร้อนกลับมาใช้ใหม่ (Heat Reclaim) ระบบ Reheat และระบบละลายน้ำแข็ง (Defrost) โดยการใช้งานที่พบได้บ่อยคือระบบ Heat Reclaim ซึ่งเมื่อขดลวดโซลินอยด์ไม่ได้รับพลังงาน วาล์วจะเปลี่ยนเส้นทางสารทำความเย็นไปยังคอนเดนเซอร์ตามปกติ และเมื่อขดลวดได้รับพลังงาน วาล์วจะเปลี่ยนเส้นทางสารทำความเย็นไปยังคอนเดนเซอร์สำหรับนำความร้อนกลับมาใช้ใหม่ นอกจากนี้ยังรองรับระบบ Split Condenser และ Hot Gas Defrost
วาล์วรุ่น B5D ผลิตจากทองเหลือง พร้อมข้อต่อทองแดงแบบยื่น ส่วนรุ่น 8D, 12D และ 16D ใช้ตัวเรือนเหล็กเคลือบสีฝุ่น พร้อมข้อต่อทองแดงแบบยื่น ช่วยให้ติดตั้งได้สะดวกโดยไม่จำเป็นต้องถอดแยกชิ้นส่วนเพื่อการติดตั้งในรุ่นที่ออกแบบมารองรับ การเลือกขนาดวาล์วควรพิจารณาจากกำลังความเย็น ชนิดสารทำความเย็น ประเภทของของไหล อุณหภูมิ และแรงดันของระบบ ไม่ควรเลือกจากขนาดท่อเพียงอย่างเดียว โดยควรตรวจสอบข้อมูลพิกัดการไหลและข้อกำหนดจากเอกสารผลิตภัณฑ์หรือโปรแกรมเลือกวาล์ว วาล์วทุกตัวผ่านการทดสอบจากโรงงานเพื่อยืนยันประสิทธิภาพการทำงานและป้องกันการรั่วซึม
Technical SpecificationsModel Number : Please Configure Part for Model Number

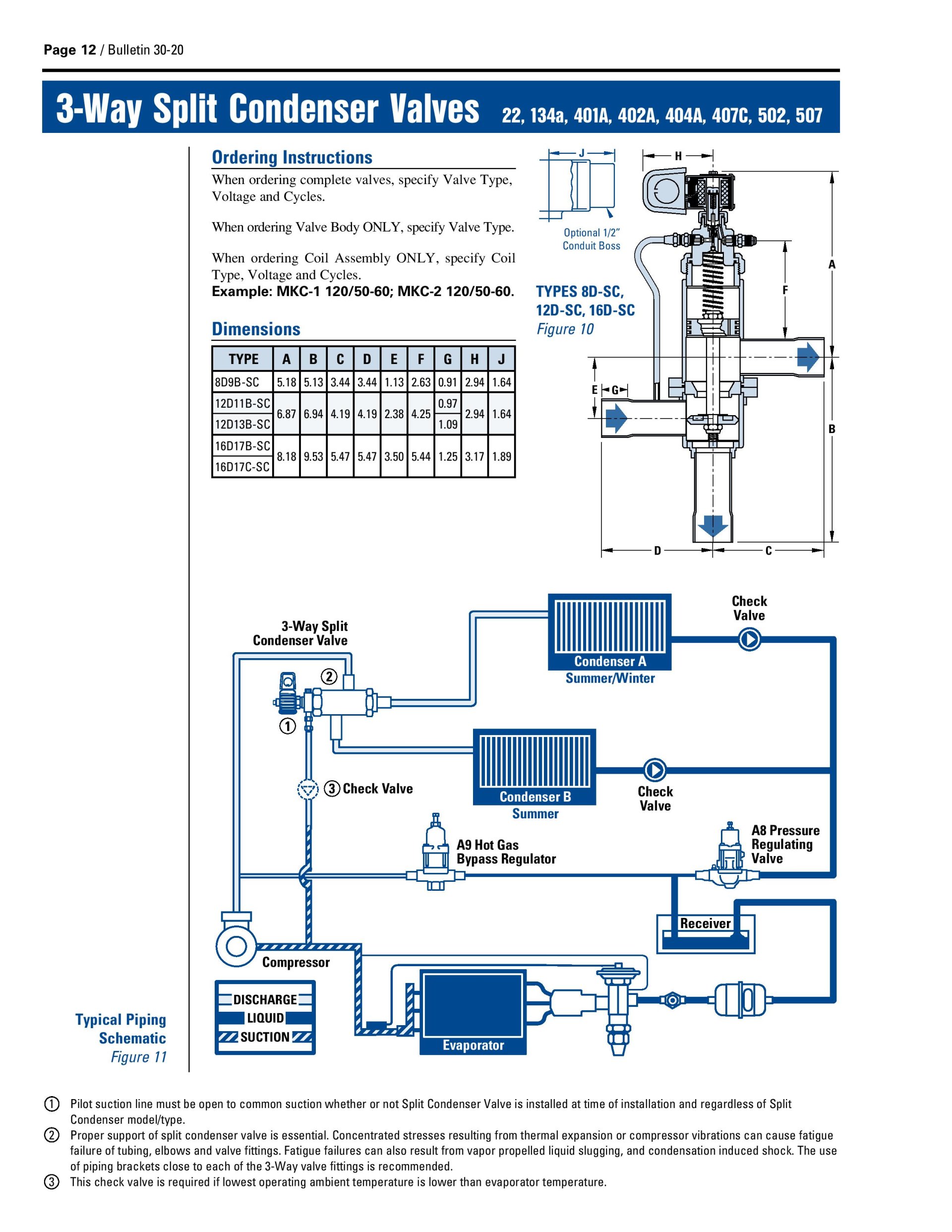

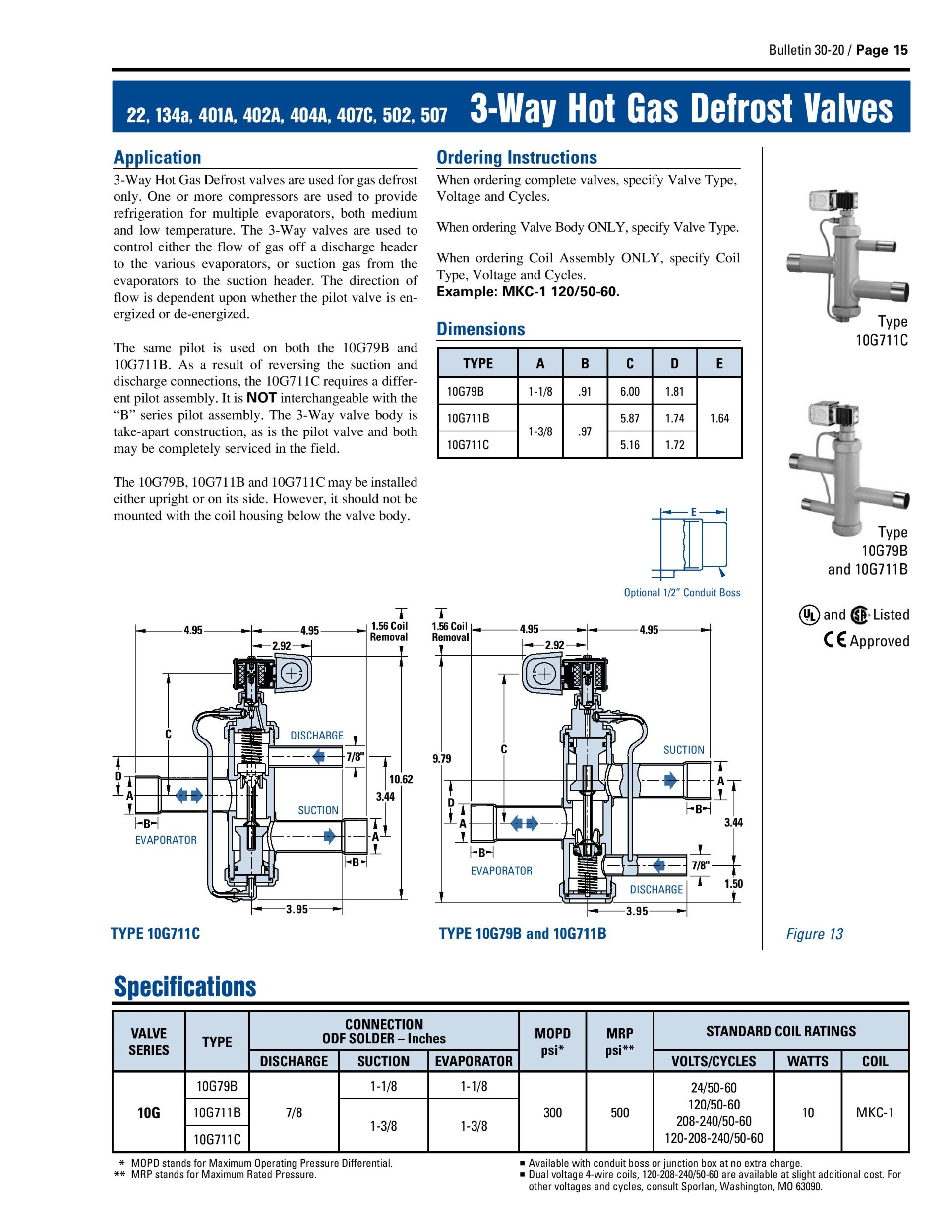

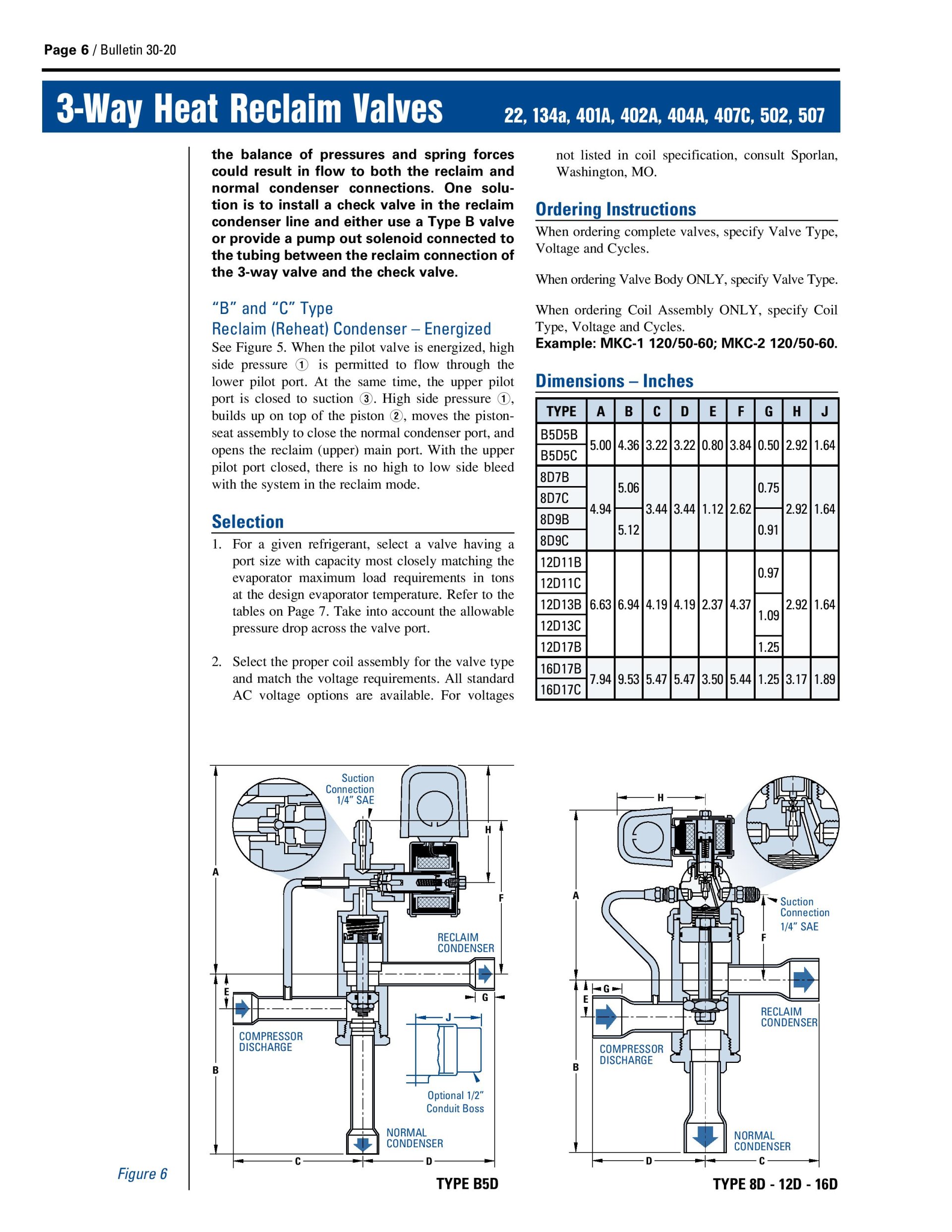

Application : 3-Way Hot Gas Defrost Valve, 3-Way Split Condenser Valve, 3-Way Heat Reclaim Valve, 3-Way Heat Reclaim Valve-HP
Product Type : 10G, 12D, 16D, 8D, B5
Port Size: 0.625 to 2 inch, n/a
Coil Type : MKC-1 *Not Included
Connection Size : n/a, 5/8 to 2-1/8 inch, n/a
Connection Type : ODF Solder
Pilot Port Type : n/a, 1/4 inch (SAE), 1/4 inch (ODF)
Connection 1 Size : 7/8 inch (Discharge), n/a
Connection 2 Size : 1-3/8 inch (Suction), 1-1/8 inch (Suction), n/a
Connection 3 Size : 1-3/8 inch (Evaporator), 1-1/8 inch (Evaporator), n/a
Maximum Operating Pressure : 31 to 45 bar
Maximum Pressure Rating : 450 to 650 psi
Power Consumption : 10 W
Modes of Control : n/a, BP- Single Condenser Mode-Energized, BP- Normal (Outside) Condenser- De-Energized, No BP- Normal (Outdoor) Condenser- De-Energized, No BP- Single Condenser- Energized
Input Voltage : 24 VAC 50/60Hz, 120 VAC 50/60Hz, 208-240 VAC 50/60Hz, 120-208-240 VAC 50/60Hz (available at additional charge)
Solenoid Option : High Pressure, n/a
Additional Options : Conduit Boss (No Additional Charge) or Junction Box (No Additional Charge)
Configuration : n/a
Function : n/a
Maximum Flow Rate : n/a
Maximum Operating Temperature : 115.556
Minimum Operating Temperature : -40 °C
Mounting Type : Motor Assembly Above Horizontal
Actuation Type : Electric
Body Material : Brass
Flow Rate : n/a
Seal Material : n/a
TYPE VALVEB5D5B
B5D5C
8D7B
8D7C
8D9B
8D9C
12D11B
12D11C
12D13B
12D13C
12D17B
16D17B
16D17C
8D9B-SC
12D11B-SC
12D13B-SC
12D17B-SC
16D17B-SC
16D17C-SC
10G79B
10G711B
10G711C
COIL KIT24/50-60, 120/50-60, 208-240/50-60, 120-208-240/50-60
-
MKC-1- MKC-2
ตลาดที่รองรับ- ระบบปรับอากาศ
- ระบบทำความเย็น
- ระบบทำความเย็นในภาคอุตสาหกรรม
- ระบบทำความเย็นสำหรับการขนส่ง
คุณสมบัติและประโยชน์- ใช้ขดลวด Class F
- รุ่น E มีข้อต่อทองแดงแบบยื่น ช่วยให้ติดตั้งได้สะดวก
- ระบบ Pilot 3 ทางช่วยลดปัญหาการรั่วไหลของสารทำความเย็นทางด้านแรงดันต่ำ
- วาล์วประเภท B ช่วยลดต้นทุนการติดตั้งในระบบที่ต้องระบายสารทำความเย็นออกจากคอนเดนเซอร์ขณะหยุดทำงาน โดยอาจไม่จำเป็นต้องใช้โซลินอยด์วาล์วแยกเพิ่มเติมตามรูปแบบระบบ
- ติดตั้งได้ทั้งแนวท่อตั้งและแนวนอนตามข้อกำหนด
- ใช้วัสดุซีลสังเคราะห์เพื่อช่วยให้ปิดวาล์วได้แน่น
- ปะเก็นโลหะเคลือบวัสดุสังเคราะห์ช่วยลดการรั่วซึมภายนอก
- แรงดันใช้งานสูงสุดแตกต่างกันตามซีรีส์ ได้แก่ รุ่น (S)B5D สูงสุด 650 psi (45 bar), รุ่น (S)8D, (S)12D และ (S)16D สูงสุด 450 psi (31 bar) และรุ่น (S)8D-HP กับ (S)12D-HP สูงสุด 680 psi (47 bar)
การใช้งาน- ระบบปรับอากาศสำหรับที่พักอาศัย ระบบปั๊มความร้อน Chiller อาคารพาณิชย์ และงานอุตสาหกรรม
- ระบบทำความเย็น เช่น ตู้แช่ ห้องเย็น และระบบ Rack
- ระบบทำความเย็นในภาคอุตสาหกรรม
- ระบบทำความเย็นสำหรับรถบรรทุก รถพ่วง และตู้คอนเทนเนอร์
Sporlan Division of Parker Hannifin มีประสบการณ์กว่า 80 ปีในการพัฒนาและผลิตอุปกรณ์สำหรับระบบ HVACR พร้อมทีมผู้เชี่ยวชาญด้านเทคนิคและวิศวกรรมการใช้งานที่สนับสนุนการเลือกผลิตภัณฑ์ การประยุกต์ใช้งาน และการแก้ไขปัญหาระบบทำความเย็น สำหรับช่างบริการ ผู้จัดจำหน่าย และผู้ผลิตอุปกรณ์ดั้งเดิม (OEM)
