SKU : ACH580-01-032A-2+B056
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , HVACR DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

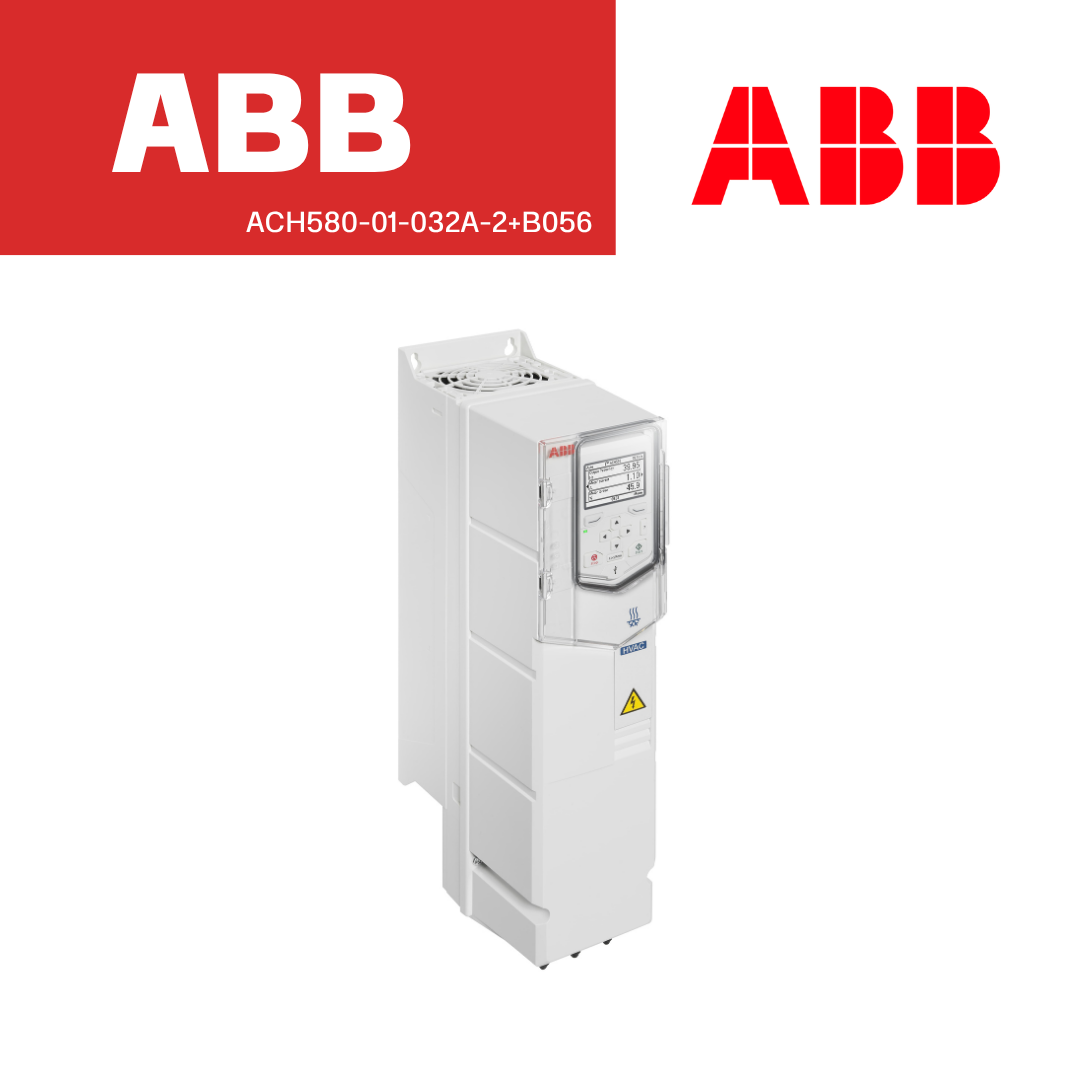

ABB Inverter รุ่น ACH580-01-032A-2+B056 อินเวอร์เตอร์สำหรับระบบ HVAC กำลัง 7.5 kW กระแส 31.2 A รองรับแรงดัน 200–240 V เหมาะสำหรับควบคุมพัดลม ปั๊ม และคอมเพรสเซอร์ในงานอุตสาหกรรม
มาพร้อมฟังก์ชันในตัวช่วยลดเวลาในการติดตั้งและตั้งค่า ใช้งานง่ายผ่านหน้าจอควบคุมเฉพาะ HVAC รองรับการสื่อสารหลากหลาย เช่น Modbus, BACnet และ EtherNet/IP ตัวเครื่องมาตรฐาน IP55 ป้องกันฝุ่นและน้ำ เหมาะกับสภาพแวดล้อมหนัก ประสิทธิภาพสูงสุด 96.4% รองรับอุณหภูมิ -15 ถึง 40°C ช่วยเพิ่มประสิทธิภาพ ประหยัดพลังงาน และเสถียรภาพของระบบ HVAC ได้อย่างมีประสิทธิภาพ
General Information
Global Commercial Alias : ACH580-01-032A-2+B056
Product ID : 3AXD50000417858
ABB Type Designation : ACH580-01-032A-2+B056
EAN : 6438177591672
Catalog Description : LV AC wall-mounted drive for HVAC, IEC: Pn 7.5 kW, 31.2 A, 230 V
Long Description : ACH580 HVAC drive offering has all key features built-in to control fans, pumps and compressors, and more complex equipment like air- handling units and chillers, ensuring smooth, energy-efficient operation of your HVAC systems in normal and mission-critical situations. The built-in features significantly reduce installation time and the intuitive control panel with an HVAC-specific primary settings menu and help assistants makes startup, commissioning and operation easy. The optional Bluetooth® capability enables the commissioning and monitoring of the drive from a distance. The ACH580-01 comes in IP21 enclosure and can be installed on the wall as standard. Also, IP55 and flange mounting units are available.
Dimensions
Product Net Weight:
• 6.8 kg
• 14.991 lb
Product Net Depth / Length:
• 239 mm
• 9.409 in
Product Net Height:
• 503 mm
• 19.803 in
Product Net Width:
• 128 mm
• 5.039 in
Package Level 1 Depth / Length:
• 225.00 mm
• 8.858 in
Package Level 1 Height:
• 370.00 mm
• 14.567 in
Package Level 1 Width:
• 621.00 mm
• 24.449 in
Package Level 1 Units:
• 1 carton
Technical :
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 101 W | 86.7 % | 0.8 % |
| 0/50 % | 131 W | 90.6 % | 1.1 % |
| 0/100 % | 234 W | 91.5 % | 1.9 % |
| 50/25 % | 110 W | 92.6 % | 0.9 % |
| 50/50 % | 151 W | 94.6 % | 1.2 % |
| 50/100 % | 279 W | 95.0 % | 2.2 % |
| 90/50 % | 178 W | 96.4 % | 1.4 % |
| 90/100 % | 359 W | 96.4 % | 2.9 % |
Number of Phases : 3-phase
Degree of Protection : IP55
Enclosure Type NEMA : Type12
Operating Humidity (RHamb) : 95
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 1 pc, 3 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 200 ... 240 V
Mounting Type : Wall-mounted
Communication Protocol:
• BACNET
• CAN
• DeviceNet
• EtherNet/IP
• LON
• MODBUS
• Other Bus Systems
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces:
• Industrial Ethernet 0
• Other 2
• Parallel 2
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 1
Includes:
• With control unit
• Without optical interface
• With PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 3
Output Current, Normal Use (In) : 31.2 A
Output Current, Light-Overload Use (ILD) : 30.8 A
Output Current, Heavy-Duty Use (IHD) : 24.2 A
Output Power, Normal Use (Pn) : 7.5 kW
Output Power, Light-Overload Use (PLD) : 7.5 kW
Output Power, Heavy-Duty Use (PHD) : 5.5 kW
Power Consumption (@Pcons): 359 W
Apparent Power Output : 12 kV·A
Efficiency Level : IE2
Standby Loss : 14 W
Temperature Rating:
• Maximum 40 °C
• Minimum -15 °C
Environmental
SCIP : cf2353ee-9777-4c0e-a5fb-5527ed389255 Finland
WEEE Category : 4. Large Equipment (Any External Dimension More Than 50 cm)
External Classifications and Standards
ETIM 9 : EC001857 - Frequency converter =< 1 kV
ETIM 10 : EC001857 - Frequency converter =< 1 kV
UNSPSC : 39122001
