SKU : ACH580-01-03A4-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , HVACR DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

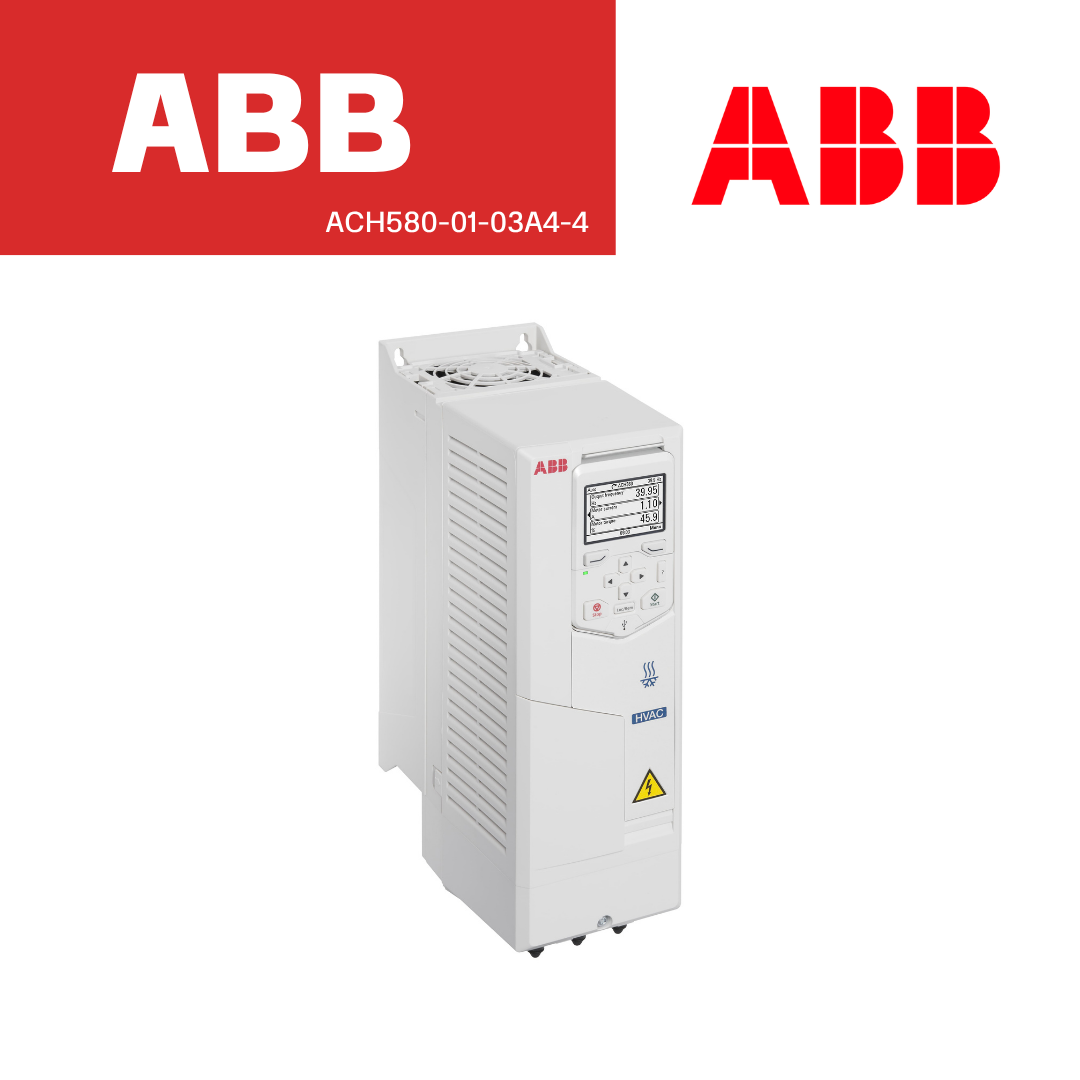

ABB Inverter รุ่น ACH580-01-03A4-4 อินเวอร์เตอร์สำหรับระบบ HVAC ขนาด 1.1 kW กระแส 3.3 A รองรับแรงดัน 380–480 V เหมาะสำหรับควบคุมพัดลม ปั๊ม และคอมเพรสเซอร์ในงานอุตสาหกรรม
มาพร้อมฟังก์ชันในตัวช่วยลดเวลาในการติดตั้งและตั้งค่า ใช้งานง่ายผ่านหน้าจอควบคุมเฉพาะ HVAC รองรับการสื่อสารหลายโปรโตคอล เช่น Modbus, BACnet และ EtherNet/IP ตัวเครื่องมาตรฐาน IP21 ติดตั้งแบบติดผนัง มีประสิทธิภาพสูงสุด 96.9% ทำงานในอุณหภูมิ -15 ถึง 40°C ให้ความเสถียรสูง ประหยัดพลังงาน และเหมาะกับงานควบคุมระบบอากาศอย่างมีประสิทธิภาพ
General Information
Global Commercial Alias : ACH580-01-03A4-4
Product ID : 3AXD50000038982
ABB Type Designation : ACH580-01-03A4-4
EAN : 6438177459422
Catalog Description : LV AC wall-mounted drive for HVAC, IEC: Pn 1.1 kW, 3.3 A, 400 V, UL: Pld 1.5 Hp, 3.0 A
Long Description : ACH580 HVAC drive offering has all key features built-in to control fans, pumps and compressors, and more complex equipment like air- handling units and chillers, ensuring smooth, energy-efficient operation of your HVAC systems in normal and mission-critical situations. The built-in features significantly reduce installation time and the intuitive control panel with an HVAC-specific primary settings menu and help assistants makes startup, commissioning and operation easy. The optional Bluetooth® capability enables the commissioning and monitoring of the drive from a distance. The ACH580-01 comes in IP21 enclosure and can be installed on the wall as standard. Also, IP55 and flange mounting units are available.
Dimensions
Product Net Weight:
• 4.6 kg
• 10.141 lb
Product Net Depth / Length:
• 223.00 mm
• 8.78 in
Product Net Height:
• 373.00 mm
• 14.69 in
Product Net Width:
• 125.00 mm
• 4.92 in
Package Level 1 Depth / Length:
• 225.00 mm
• 8.858 in
Package Level 1 Height:
• 370.00 mm
• 14.567 in
Package Level 1 Width:
• 526.00 mm
• 20.709 in
Package Level 1 Units:
• carton 1 piece
Technical :
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 32 W | 79.2 % | 1.4 % |
| 0/50 % | 34 W | 87.2 % | 1.5 % |
| 0/100 % | 41 W | 91.4 % | 1.8 % |
| 50/25 % | 33 W | 88.5 % | 1.4 % |
| 50/50 % | 36 W | 93.1 % | 1.6 % |
| 50/100 % | 45 W | 95.2 % | 2.0 % |
| 90/50 % | 39 W | 95.7 % | 1.7 % |
| 90/100 % | 51 W | 96.9 % | 2.2 % |
Number of Phases : 3-phase
Degree of Protection : IP21
Enclosure Type NEMA : Type1
Altitude : 1000 m
Operating Humidity (RHamb) : 95
Sound dB (A) : 59 dB(A)
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 1 pc, 3 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Wall-mounted
Communication Protocol:
• BACNET
• CAN
• DeviceNet
• EtherNet/IP
• LON
• MODBUS
• Other Bus Systems
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces:
• Industrial Ethernet 0
• Other 2
• Parallel 2
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 1
Includes:
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 3
Output Current, Normal Use (In) : 3.3 A
Output Current, Light-Overload Use (ILD) : 3.1 A
Output Current, Heavy-Duty Use (IHD) : 2.6 A
Output Power, Normal Use (Pn) : 1.1 kW
Output Power, Light-Overload Use (PLD) : 1.1 kW
Output Power, Heavy-Duty Use (PHD) : 0.8 kW
Power Consumption (@Pcons): 51 W
Apparent Power Output : 2.3 kV·A
Efficiency Level : IE2
Standby Loss : 14 W
Temperature Rating:
• Maximum 40 °C
• Minimum -15 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 2.1 A
Output Current, Light-Overload Use (UL) : 3.0 A
Output Power, Light-Overload Use (UL) : 1.5 Hp
Environmental
Recyclability Rate of the Product acc. to EN45555 : 55.0 %
SCIP : a5c3dd71-8ecd-44d9-98e4-45c53b6836e1 Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
External Classifications and Standards
ETIM 9 : EC001857 - Frequency converter =< 1 kV
ETIM 10 : EC001857 - Frequency converter =< 1 kV
UNSPSC : 39122001
