SKU : ACH580-01-07A3-4
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , HVACR DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

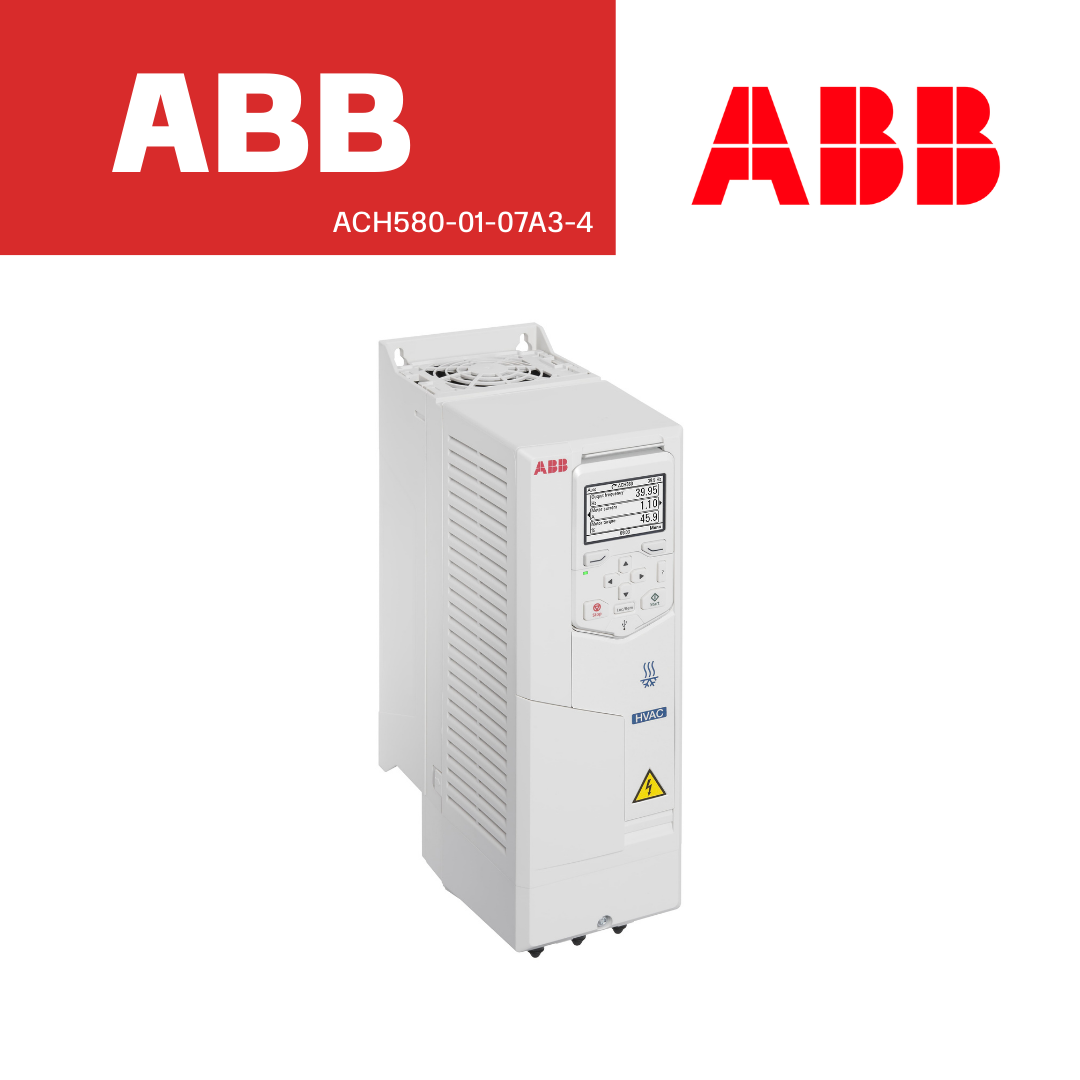

ABB Inverter รุ่น ACH580-01-07A3-4 ไดรฟ์ควบคุมมอเตอร์ AC สำหรับระบบ HVAC เช่น พัดลม ปั๊ม และคอมเพรสเซอร์ รองรับกำลัง 3 kW กระแส 7.2 A ที่แรงดัน 380–480 V แบบ 3 เฟส
ตัวเครื่องออกแบบแบบ Wall-mounted drive พร้อมระดับการป้องกัน IP21 (NEMA Type1) เหมาะสำหรับติดตั้งในพื้นที่ภายในอาคาร มีฟังก์ชันควบคุม HVAC ในตัว ช่วยให้ติดตั้งและตั้งค่าได้ง่าย รองรับโปรโตคอลสื่อสาร เช่น Modbus, BACnet, EtherNet/IP และ PROFIBUS พร้อมพอร์ต RS-485 และ USB โดยมีประสิทธิภาพสูงสุดประมาณ 97.3% ช่วยเพิ่มประสิทธิภาพการทำงานและลดการใช้พลังงานในระบบ HVAC ได้อย่างมีประสิทธิภาพ.
General Information
Global Commercial Alias : ACH580-01-07A3-4
Product ID : 3AXD50000038985
ABB Type Designation : ACH580-01-07A3-4
EAN : 6438177459453
Catalog Description : LV AC wall-mounted drive for HVAC, IEC: Pn 3 kW, 7.2 A, 400 V, UL: Pld 3 Hp, 6.0 A
Long Description : ACH580 HVAC drive offering has all key features built-in to control fans, pumps and compressors, and more complex equipment like air- handling units and chillers, ensuring smooth, energy-efficient operation of your HVAC systems in normal and mission-critical situations. The built-in features significantly reduce installation time and the intuitive control panel with an HVAC-specific primary settings menu and help assistants makes startup, commissioning and operation easy. The optional Bluetooth® capability enables the commissioning and monitoring of the drive from a distance. The ACH580-01 comes in IP21 enclosure and can be installed on the wall as standard. Also, IP55 and flange mounting units are available.
Dimensions
Product Net Weight:
• 4.6 kg
• 10.141 lb
Product Net Depth / Length:
• 223.00 mm
• 8.78 in
Product Net Height:
• 373 mm
• 14.69 in
Product Net Width:
• 125 mm
• 4.92 in
Package Level 1 Depth / Length:
• 225 mm
• 8.858 in
Package Level 1 Height:
• 370.00 mm
• 14.567 in
Package Level 1 Width:
• 526.00 mm
• 20.709 in
Package Level 1 Units:
• carton 1 piece
Technical :
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 49 W | 84.3 % | 1.0 % |
| 0/50 % | 57 W | 89.9 % | 1.1 % |
| 0/100 % | 77 W | 92.4 % | 1.6 % |
| 50/25 % | 52 W | 91.4 % | 1.0 % |
| 50/50 % | 62 W | 94.5 % | 1.2 % |
| 50/100 % | 87 W | 95.8 % | 1.7 % |
| 90/50 % | 67 W | 96.6 % | 1.4 % |
| 90/100 % | 98 W | 97.3 % | 2.0 % |
Number of Phases : 3-phase
Degree of Protection : IP21
Enclosure Type NEMA : Type1
Altitude : 1000 m
Operating Humidity (RHamb) : 95
Sound dB (A) : 59 dB(A)
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 1 pc, 3 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 380 ... 480 V
Mounting Type : Wall-mounted
Communication Protocol:
• BACNET
• CAN
• DeviceNet
• EtherNet/IP
• LON
• MODBUS
• Other Bus Systems
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces:
• Industrial Ethernet 0
• Other 2
• Parallel 2
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 1
Includes:
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 3
Output Current, Normal Use (In) : 7.2 A
Output Current, Light-Overload Use (ILD) : 6.8 A
Output Current, Heavy-Duty Use (IHD) : 5.6 A
Output Power, Normal Use (Pn) : 3 kW
Output Power, Light-Overload Use (PLD) : 3.0 kW
Output Power, Heavy-Duty Use (PHD) : 2.2 kW
Power Consumption (@Pcons): 98 W
Apparent Power Output : 5.0 kV·A
Efficiency Level : IE2
Standby Loss : 14 W
Temperature Rating:
• Maximum 40 °C
• Minimum -15 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : 4.0 A
Output Current, Light-Overload Use (UL) : 6.0 A
Output Power, Light-Overload Use (UL) : 3 Hp
Environmental
Recyclability Rate of the Product acc. to EN45555 : 55.0 %
SCIP : a5c3dd71-8ecd-44d9-98e4-45c53b6836e1 Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
External Classifications and Standards
ETIM 9 : EC001857 - Frequency converter =< 1 kV
ETIM 10 : EC001857 - Frequency converter =< 1 kV
UNSPSC : 39122001
