SKU : ACH580-01-07A6-2
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , HVACR DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

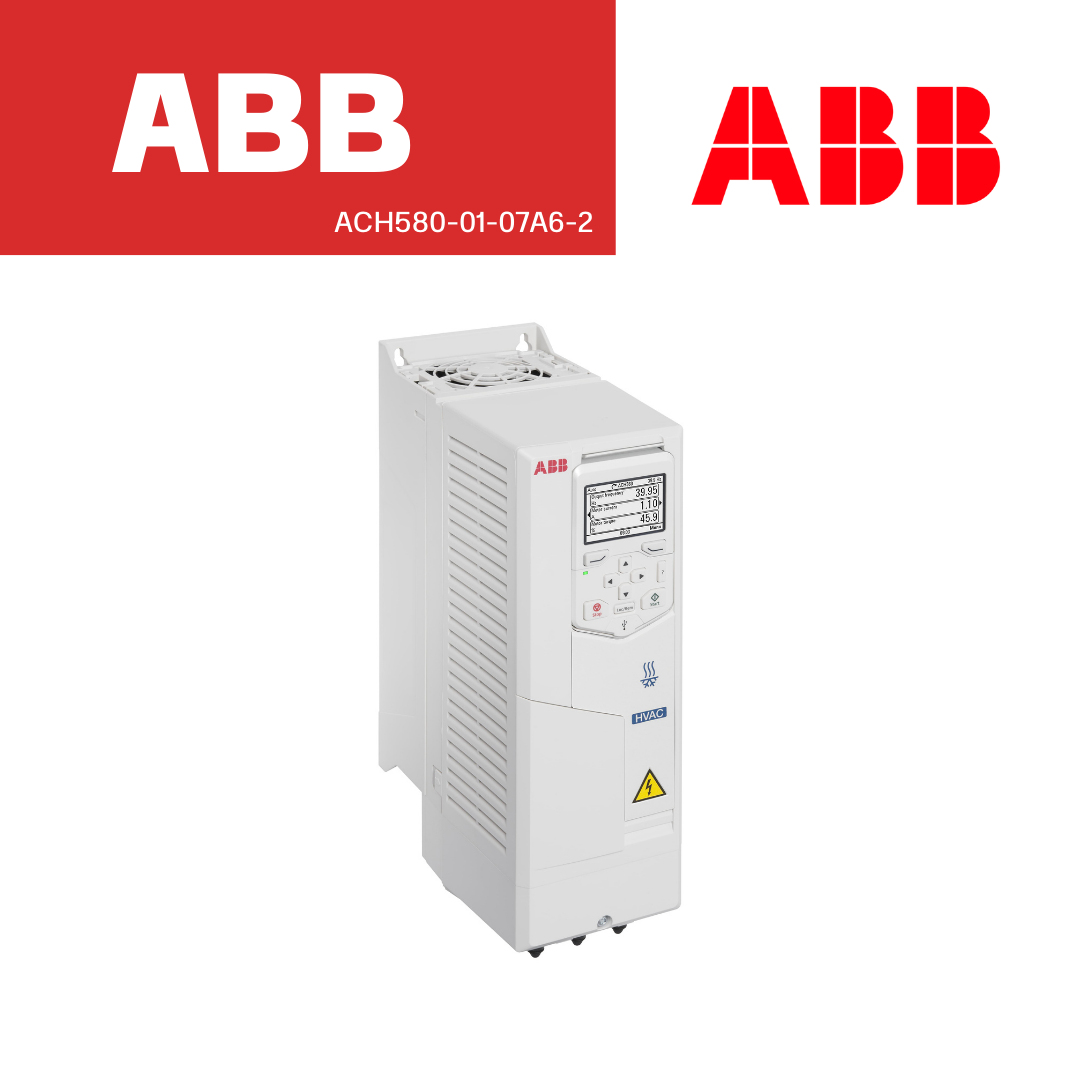

ABB Inverter รุ่น ACH580-01-07A6-2 ไดรฟ์ควบคุมมอเตอร์ AC สำหรับระบบ HVAC เช่น พัดลม ปั๊ม และคอมเพรสเซอร์ รองรับกำลัง 1.5 kW กระแส 7.6 A ที่แรงดัน 200–240 V แบบ 3 เฟส ตัวเครื่องออกแบบแบบ Wall-mounted drive
พร้อมระดับการป้องกัน IP21 (NEMA Type1) เหมาะสำหรับติดตั้งในพื้นที่ภายในอาคาร มีฟังก์ชันควบคุม HVAC ในตัว ช่วยให้การติดตั้งและตั้งค่าทำได้ง่าย รองรับโปรโตคอลสื่อสาร เช่น Modbus, BACnet, EtherNet/IP และ PROFIBUS พร้อมพอร์ต RS-485 และ USB โดยมีประสิทธิภาพสูงสุดประมาณ 96.3% ช่วยเพิ่มประสิทธิภาพและลดการใช้พลังงานของระบบ HVAC ได้อย่างมีประสิทธิผล.
General Information
Global Commercial Alias : ACH580-01-07A6-2
Product ID : 3AXD50000417667
ABB Type Designation : ACH580-01-07A6-2
EAN : 6438177591481
Catalog Description : LV AC wall-mounted drive for HVAC, IEC: Pn 1.5 kW, 7.6 A, 230 V
Long Description : ACH580 HVAC drive offering has all key features built-in to control fans, pumps and compressors, and more complex equipment like air- handling units and chillers, ensuring smooth, energy-efficient operation of your HVAC systems in normal and mission-critical situations. The built-in features significantly reduce installation time and the intuitive control panel with an HVAC-specific primary settings menu and help assistants makes startup, commissioning and operation easy. The optional Bluetooth® capability enables the commissioning and monitoring of the drive from a distance. The ACH580-01 comes in IP21 enclosure and can be installed on the wall as standard. Also, IP55 and flange mounting units are available.
Dimensions
Product Net Weight:
• 4.6 kg
• 10.141 lb
Product Net Depth / Length:
• 223.00 mm
• 8.78 in
Product Net Height:
• 373 mm
• 14.69 in
Product Net Width:
• 125 mm
• 4.92 in
Package Level 1 Depth / Length:
• 225 mm
• 8.858 in
Package Level 1 Height:
• 370.00 mm
• 14.567 in
Package Level 1 Width:
• 526.00 mm
• 20.709 in
Package Level 1 Units:
• 1 carton
Technical :
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 40 W | 80.0 % | 1.3 % |
| 0/50 % | 46 W | 87.1 % | 1.5 % |
| 0/100 % | 60 W | 90.6 % | 2.0 % |
| 50/25 % | 42 W | 88.8 % | 1.4 % |
| 50/50 % | 49 W | 92.9 % | 1.6 % |
| 50/100 % | 67 W | 94.7 % | 2.2 % |
| 90/50 % | 55 W | 95.5 % | 1.8 % |
| 90/100 % | 82 W | 96.3 % | 2.7 % |
Number of Phases : 3-phase
Degree of Protection : IP21
Enclosure Type NEMA : Type1
Altitude : 1000 m
Operating Humidity (RHamb) : 95
Sound dB (A) : 59 dB(A)
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 1 pc, 3 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R1
Input Voltage (Uin) : 200 ... 240 V
Mounting Type : Wall-mounted
Communication Protocol:
• BACNET
• CAN
• DeviceNet
• EtherNet/IP
• LON
• MODBUS
• Other Bus Systems
• PROFIBUS
• PROFINET IO
• TCP/IP
Number of Hardware Interfaces:
• Industrial Ethernet 0
• Other 2
• Parallel 2
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 1
Includes:
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 3
Output Current, Normal Use (In) : 7.6 A
Output Current, Light-Overload Use (ILD) : 7.5 A
Output Current, Heavy-Duty Use (IHD) : 6.6 A
Output Power, Normal Use (Pn) : 1.5 kW
Output Power, Light-Overload Use (PLD) : 1.5 kW
Output Power, Heavy-Duty Use (PHD) : 1.1 kW
Power Consumption (@Pcons): 82 W
Apparent Power Output : 3.0 kV·A
Efficiency Level : IE2
Standby Loss : 13 W
Temperature Rating:
• Maximum 40 °C
• Minimum -15 °C
Environmental
Recyclability Rate of the Product acc. to EN45555 : 55.0 %
SCIP : 8105d671-49fa-4c1c-836d-baf56982886a Finland
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
External Classifications and Standards
ETIM 9 : EC001857 - Frequency converter =< 1 kV
ETIM 10 : EC001857 - Frequency converter =< 1 kV
UNSPSC : 39122001
