SKU : ACS880-01-035A-3+N7502
หมวดหมู่ : INDUSTRIAL ELECTRICAL , ABB , INDUSTRIAL DRIVES ,
แบรนด์ : ABB INVERTER distributor
Share

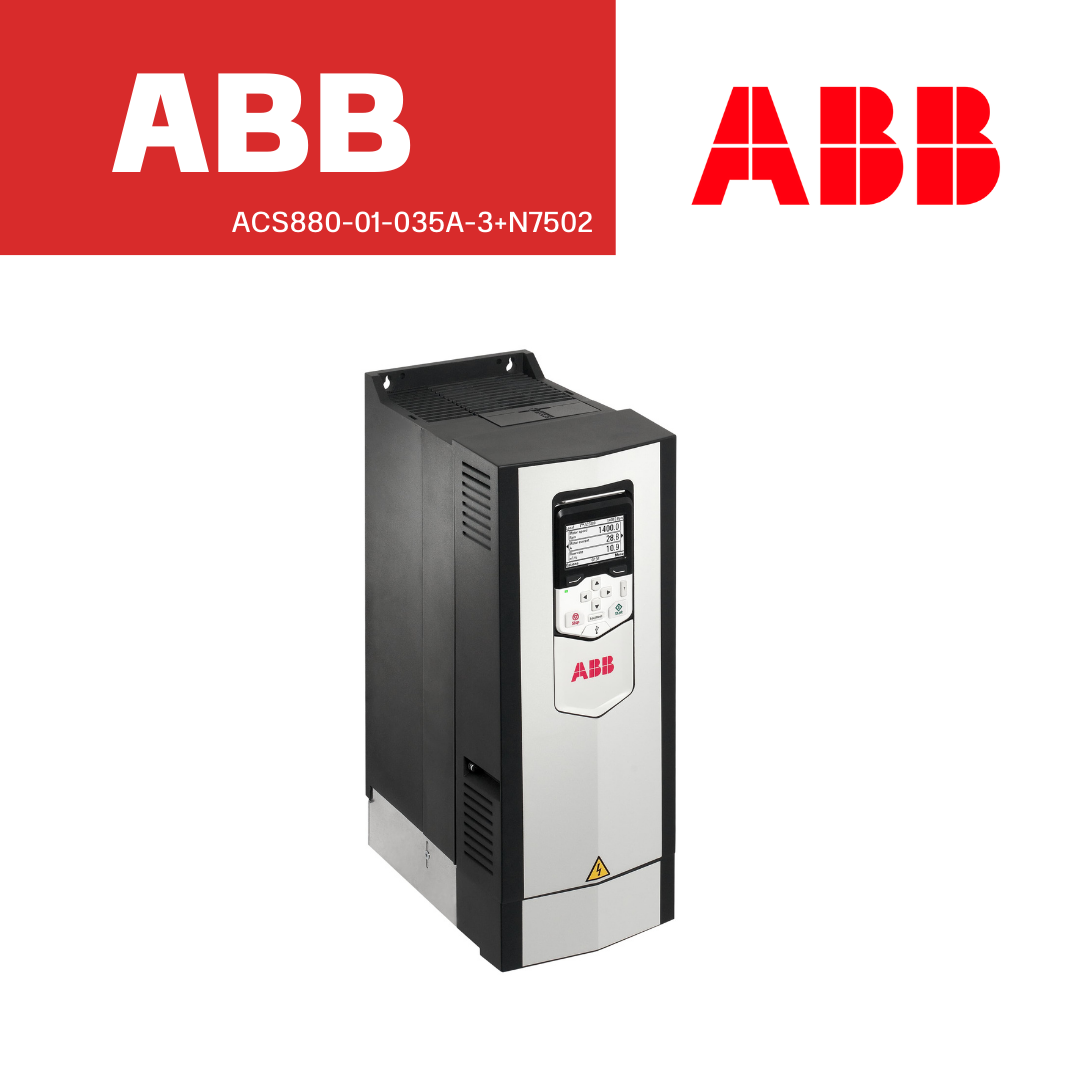

ABB Inverter รุ่น ACS880-01-035A-3+N7502 เป็นอินเวอร์เตอร์อุตสาหกรรมแบบติดผนัง กำลังขับ 15 kW, กระแสสูงสุด 35 A, รองรับไฟ 3 เฟส 380–415 V เหมาะสำหรับควบคุมมอเตอร์ในงานปั๊ม พัดลม คอมเพรสเซอร์ และสายการผลิตที่ต้องการกำลังสูง
ตัวเครื่องเฟรม R3 น้ำหนัก 10.8 กก. ระดับการป้องกัน IP21 / NEMA Type 1 รองรับการสื่อสารอุตสาหกรรม เช่น PROFINET, PROFIBUS, MODBUS, EtherNet/IP มี I/O ครบถ้วน ประสิทธิภาพระดับ IE2 สูงสุดประมาณ 97.5% ช่วยลดการสูญเสียพลังงาน รองรับอุณหภูมิใช้งานสูงสุด 40°C เหมาะกับโรงงานที่ต้องการความเสถียรและประสิทธิภาพสูงในการควบคุมมอเตอร์
General Information
Global Commercial Alias : ACS880-01-035A-3+N7502
Product ID : 3AXD50000035918
ABB Type Designation : ACS880-01-035A-3+N7502
Catalog Description : LV AC industrial wall-mounted single drive, IEC: Pn 15 kW, 35 A, 400 V, UL: Pld - Hp, - A, - V
Long Description : The ACS880-01 drives are customized to meet the particular needs of specific industries, such as oil and gas, mining, metals, chemicals, cement, power plants, material handling, pulp and paper, sawmills, marine, water and wastewater, food and beverage, and automotive. They can control a wide range of applications, including cranes, extruders, winches, winders, conveyors, mixers, compressors, centrifuges, test benches, elevators, extruders, pumps and fans.
The ACS880-01 comes in one compact package for easy installation and commissioning. The drive can be installed on the wall as standard and in a cabinet as an option. The drive offering includes enclosure classes up to IP55, making it suitable for most environments and installations. ACS880-01 drives have all the essential features built-in. These features include as standard a choke for harmonic filtering as well as options like a brake chopper, EMC filter and communication protocol adapter, functional safety, external output filters and I/O extension modules.
Dimensions
Product Net Weight:
• 10.8 kg
• 23.810 lb
Product Net Depth / Length:
• 261 mm
• 10.276 in
Product Net Height:
• 475 mm
• 18.701 in
Product Net Width:
• 173 mm
• 6.81 in
Package Level 1 Depth / Length:
• 624 mm
• 24.57 in
Package Level 1 Height:
• 316 mm
• 12.441 in
Package Level 1 Width:
• 256 mm
• 10.079 in
Package Level 1 Units : 1 carton
Technical
Number of Phases : 3-phase
Degree of Protection : IP21
Enclosure Type NEMA : Type1
Operating Humidity (RHamb) : 5 ... 95
Multiple Battery Information : Lithium Coin, CR2032, 220 mAh, 3 V, 2 pcs, 6 g
Frequency (f) : 47.5 ... 63 Hz
Frame Size : R3
Input Voltage (Uin) : 380 ... 415 V
Mounting Type : Wall-mounted
Communication Protocol:
• CAN
• DeviceNet
• EtherNet/IP
• MODBUS
• Other Bus Systems
• PROFIsafe
• PROFIBUS
• PROFINET IO
Number of Hardware Interfaces:
• Industrial Ethernet 0
• Other 4
• Parallel 0
• PROFINET 0
• RS-232 0
• RS-422 0
• RS-485 1
• Serial TTY 0
• USB 1
Includes :
• Control unit
• PC connection
Analog Inputs : 2
Analog Outputs : 2
Number of Digital In/Outputs : 6 / 2
Output Current, Normal Use (In) : 35 A
Output Current, Light-Overload Use (ILD) : 35 A
Output Current, Heavy-Duty Use (IHD) : 25 A
Output Power, Normal Use (Pn) : 15 kW
Output Power, Light-Overload Use (PLD) : 15 kW
Output Power, Heavy-Duty Use (PHD) : 11 kW
Power Consumption (@Pcons) : 478 W
Apparent Power Output : 24 kV·A
Efficiency Level : IE2
Standby Loss : 25 W
Complete Drive Module Efficiency (IEC61800-9-2):
| Operating Point Frequency / Current | Absolute Loss | Efficiency | Relative Loss |
| 0/25 % | 160 W | 88.9 % | 0.7 % |
| 0/50 % | 212 W | 92.1 % | 0.9 % |
| 0/100 % | 344 W | 93.5 % | 1.4 % |
| 50/25 % | 168 W | 94.1 % | 0.7 % |
| 50/50 % | 231 W | 95.7 % | 1.0 % |
| 50/100 % | 405 W | 96.2 % | 1.7 % |
| 90/50 % | 264 W | 97.2 % | 1.1 % |
| 90/100 % | 478 W | 97.5 % | 2.0 % |
Temperature Rating : Maximum 40 °C
Technical UL
Output Current, Heavy-Duty Use (UL) : - A
Output Current, Light-Overload Use (UL) : - A
Output Current, Normal Use (UL) : - A
Output Power, Heavy-Duty Use (UL) : - Hp
Output Power, Light-Overload Use (UL) : - Hp
Environmental
WEEE Category : 5. Small Equipment (No External Dimension More Than 50 cm)
External Classifications and Standards
ETIM 9 : EC001857 - Frequency converter =< 1 kV
ETIM 10 : EC001857 - Frequency converter =< 1 kV
UNSPSC : 39122001
