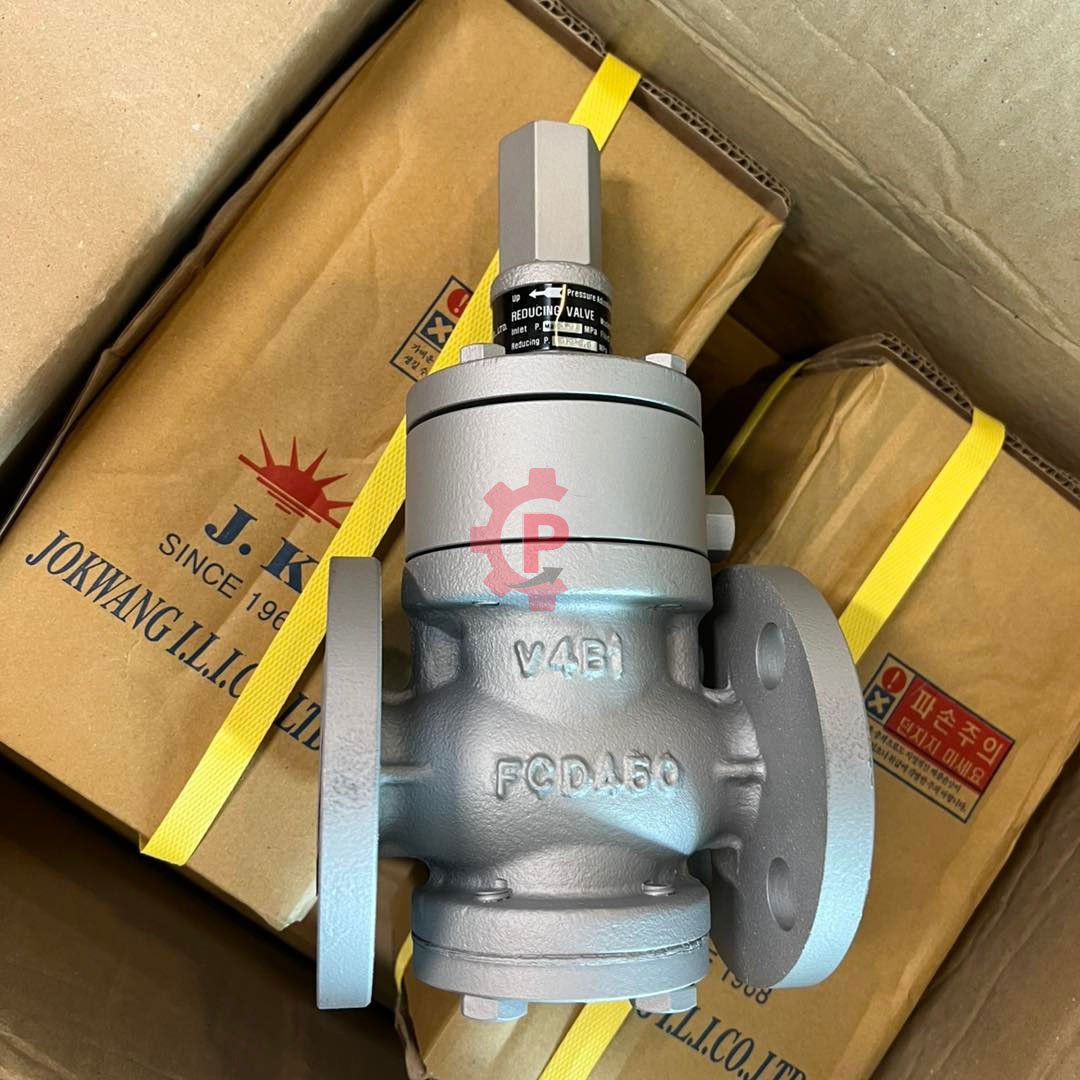

JK Pressure Reducing Valve JRV-SF16

คุณสมบัติสินค้า:

JK (JOKWANG) distributor JRV-SF16 Inlet pressure • 2~10kgf/cm²g {0.2~1.0MPa} Outlet pressure • 0.35~16kgf/cm²g {0.03~1.56MPa} Max reducing ratio • 20 : 1 Working temp. • Max. 300°C Working fluid • Steam Size • 1/2" (DN15) - 3" (DN80) Connection* • 10K/20K RF Flanged

หมวดหมู่ : PRODUCTS VALVES (GENERAL) PRESSURE REDUCING VALVE

แบรนด์ : JOKWANG JK distributor

Share

ผู้นำเข้าและจำหน่ายวาล์วแบรนด์ JK (JOKWANG) Pressure Reducing Valve รุ่น JRV-SF16 (Pilot Operating Type) PRV "พีอาร์วีวาล์ว" วาล์วลดแรงดัน ไม่ต้องใช้พลังงานเสริม เช่น จากลมอัดหรือไฟฟ้า เมื่อเปรียบเทียบกับประเภทการปะทะโดยตรง จะมีความจุมากกว่า ช่วงการปรับความดันกว้างและสามารถปรับได้ง่าย

ด้วย "ตัวกรองวาล์วระบายความดัน" ในตัวพร้อมสิทธิบัตรการออกแบบที่ใช้งานได้จริงหมายเลข 13137 จึงป้องกันข้อผิดพลาดที่เกิดจากตะกรันหรือสิ่งเจือปนภายในท่อได้ เข้ากันได้กับดิสก์/แผ่นงาน การรั่วไหล: น้อยกว่า 0.05% ของการไหลมาตรฐาน

Specifications

Inlet pressure2~10kgf/cm²g {0.2~1.0MPa}
Outlet pressure0.35~16kgf/cm²g {0.03~1.56MPa}
Max reducing ratio20 : 1
Working temp.Max. 300°C
Working fluidSteam
Size1/2" (DN15) ~ 3" (DN80)
Connection*10K/20K RF Flanged


How to use the chart

Where,
Primary pressure : 4kgf/ cm²g{0.4MPa}
Seconday pressure : 2kgf/ cm²g{0.2MPa}
Flow (Saturated steam) : 800kg/h

Obtain a cross point "A" on the vertical line of primary

pressure 4kgf/ cm²g{0.4MPa} with horizontal line of seconedary

pressure 2kgf/ cm²g{0.2MPa}.

Obtain a cross point "B" on the vertical line down from the

point "A" with the oblique line of flow 800kg/h. As the

point "B" is between size 40 and 50mm, select safer side 50mm

JOKWANG JK distributor

JRV-SF11/SF16
(Pilot Operating Type)

It is operated by the pilot and does not require auxiliary power such as from compressed air or electricity. Compared to the direct impingement type, it has a larger capacity. The range of pressure adjustment is wide and adjustments can be made easily. With the built-in "pressure relief valve filter" with a practical design patent No.13137, errors caused by the scale or impurities inside the pipes are prevented. Compatible with disks/ sheets. Leakage: Less than 0.05% of the standard flow
