Electro-Pneumatic Transducer คืออะไร

Electro-Pneumatic Transducer คืออะไร

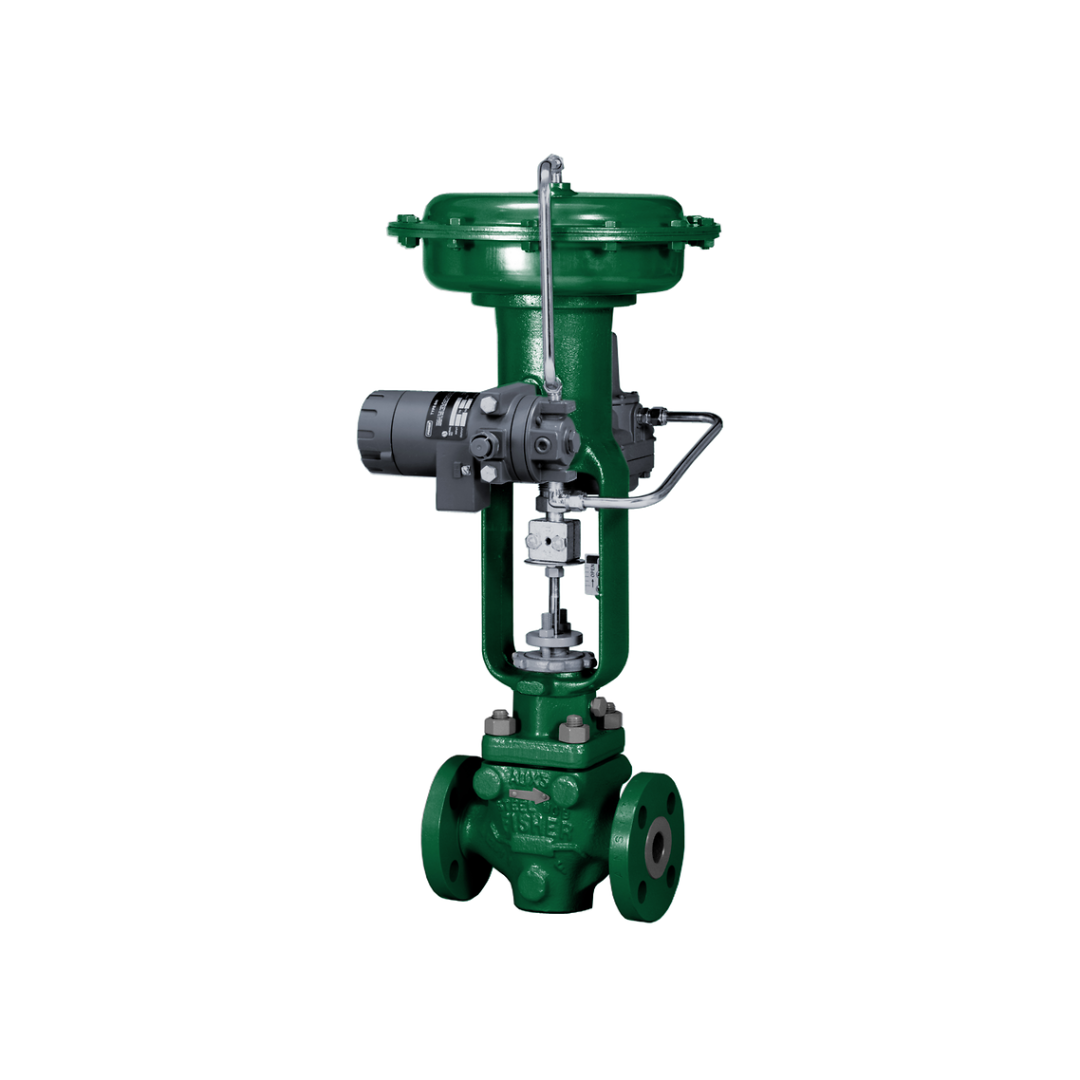

Electro-pneumatic transducer หรือที่มักเรียกสั้นๆ ว่า I/P transducer (Current-to-Pressure) คืออุปกรณ์ที่ทำหน้าที่แปลงสัญญาณกระแสไฟฟ้ามาตรฐาน 4-20 mA ให้กลายเป็นสัญญาณแรงดันลม (pneumatic pressure) ที่มีค่าเป็นสัดส่วนตามสัญญาณไฟฟ้าที่ได้รับ


ในระบบ fisher electro pneumatic และ fisher electro pneumatic transducer อุปกรณ์นี้ถูกออกแบบให้สามารถขับเคลื่อนชุดควบคุมวาล์วลม (pneumatic control valve assemblies) ได้โดยไม่จำเป็นต้องใช้ booster หรือ positioner เพิ่มเติม พร้อมทั้งให้ความแม่นยำและความเสถียรสูง แม้ใช้ในวงจรที่มีปริมาตรลมต่ำ เช่น pneumatic positioner หรือเครื่องมือลมอื่นๆ

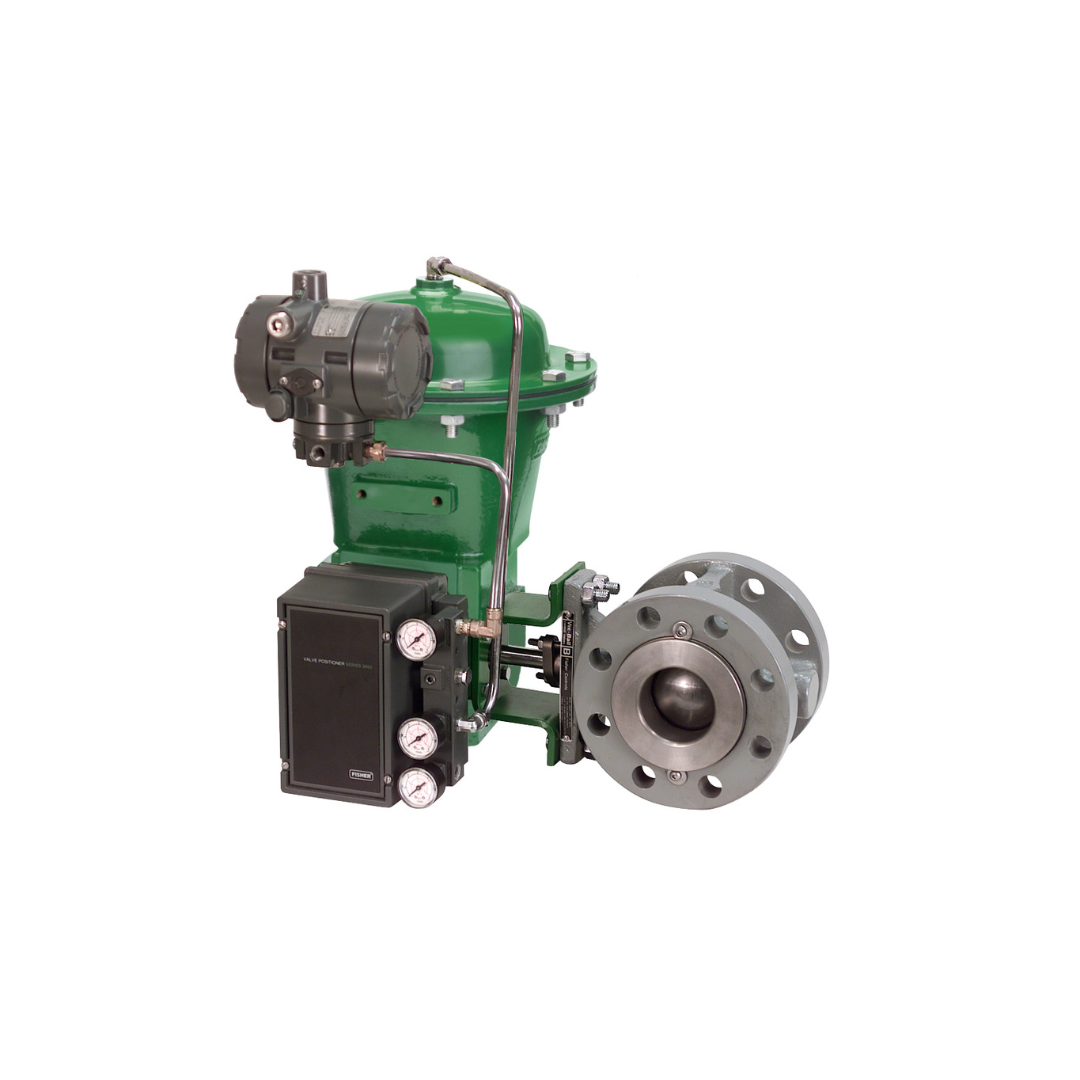

หลักการทำงานของ Electro-Pneumatic Transducer



สัญญาณอินพุต (Input Signal)
• รับสัญญาณกระแสไฟฟ้ามาตรฐาน DC 4-20 mA จากอุปกรณ์ควบคุม (control device)

Force Balanced Beam System
• สัญญาณไฟฟ้าจะถูกใช้ควบคุมขดลวด (coil) ภายในระบบคานสมดุลแรง ซึ่งควบคุมการไหลของลมผ่านชุด nozzle/flapper

Nozzle Pressure
• ความดันลมที่ได้จาก nozzle จะถูกส่งเป็นสัญญาณควบคุมไปยังชุด relay ภายใน

Relay Output
• แรงดันลมจาก relay จะถูกส่งผ่านท่อไปยังชุดวาล์วหรือ actuator assembly เพื่อขับเคลื่อนการทำงาน

ข้อดีของ Electro-Pneumatic Transducer
• แปลงสัญญาณไฟฟ้าเป็นแรงดันลมได้อย่างแม่นยำ
• ลดความซับซ้อนของระบบ ไม่จำเป็นต้องติดตั้ง booster เพิ่ม
• รองรับการใช้งานในระบบที่มีปริมาตรลมต่ำ
• ทำงานได้เสถียร แม้ในสภาพแวดล้อมอุตสาหกรรมที่มีการสั่นสะเทือนหรืออุณหภูมิเปลี่ยนแปลง

การประยุกต์ใช้งานในอุตสาหกรรม
• ระบบควบคุมวาล์วในโรงกลั่นน้ำมัน – ใช้แปลงสัญญาณไฟฟ้าจาก DCS เป็นแรงดันลมเพื่อควบคุมวาล์วลม
• โรงไฟฟ้า – ใช้ในระบบควบคุมไอน้ำและก๊าซเพื่อให้การตอบสนองของวาล์วแม่นยำ
• อุตสาหกรรมเคมี – ใช้ควบคุมการจ่ายสารเคมีอย่างแม่นยำในกระบวนการผลิต
• ระบบน้ำประปาและบำบัดน้ำเสีย – ใช้ควบคุมการเปิด-ปิดวาล์วในกระบวนการกรองและจ่ายน้ำ

Electro-pneumatic transducer เป็นอุปกรณ์สำคัญในระบบควบคุมอัตโนมัติที่ต้องการแปลงสัญญาณไฟฟ้าเป็นแรงดันลมเพื่อควบคุมวาล์วได้อย่างแม่นยำและเสถียร การเลือกใช้อุปกรณ์คุณภาพสูง เช่น fisher electro pneumatic หรือ fisher electro pneumatic transducer ช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพ ลดความซับซ้อน และรองรับการทำงานในสภาพแวดล้อมอุตสาหกรรมได้อย่างดีเยี่ยม

Additional Resources
• Brochure: Fisher i2P-100 Electo-Pneumatic Transducer.pdf
• Case Study: Fisher i2P Transducer user achieves greenhouse gas compliance.pdf
